Mode d’emploi (suite)
2

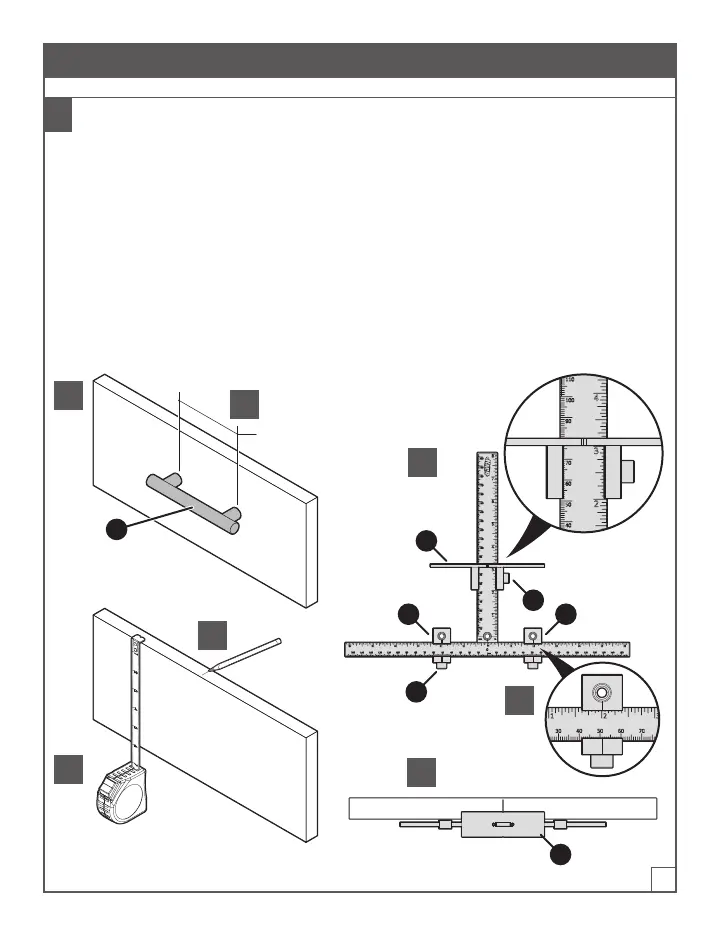

Installer une poignée sur un tiroir
a. Placez la poignée (3) pour trouver la position souhaitée.
b. Mesurez la distance entre les deux xations de la poignée. Dans cet exemple, les xations
de la poignée sont égales à 10,2cm (4po) centre à centre.
c. Marquez le centre sur le dessus du tiroir.
d. Mesurez la hauteur du tiroir. Dans cet exemple, le tiroir a une hauteur de 15,2cm (6po).
e. En cas de centrage, réglez le bas de la butée d’alignement (C) à la moitié de la hauteur du
tiroir (p.ex., 7,6cm [3po]) et serrez la vis à oreilles (G).
f. Réglez les guides-forets réglables (E) à la moitié de la largeur des xations de la poignée
(p.ex., 5,1cm [2po]) et serrez les vis à oreilles (G).
g. Alignez l’encoche au centre de la butée d’alignement (C) avec le repère central sur le dessus
du tiroir.
2g
2f
2e
C
E
C
G
G
E
2c
2b
2d
3
2a
4 po
(10,2 cm)
