25
Mode d’emploi (suite)
4

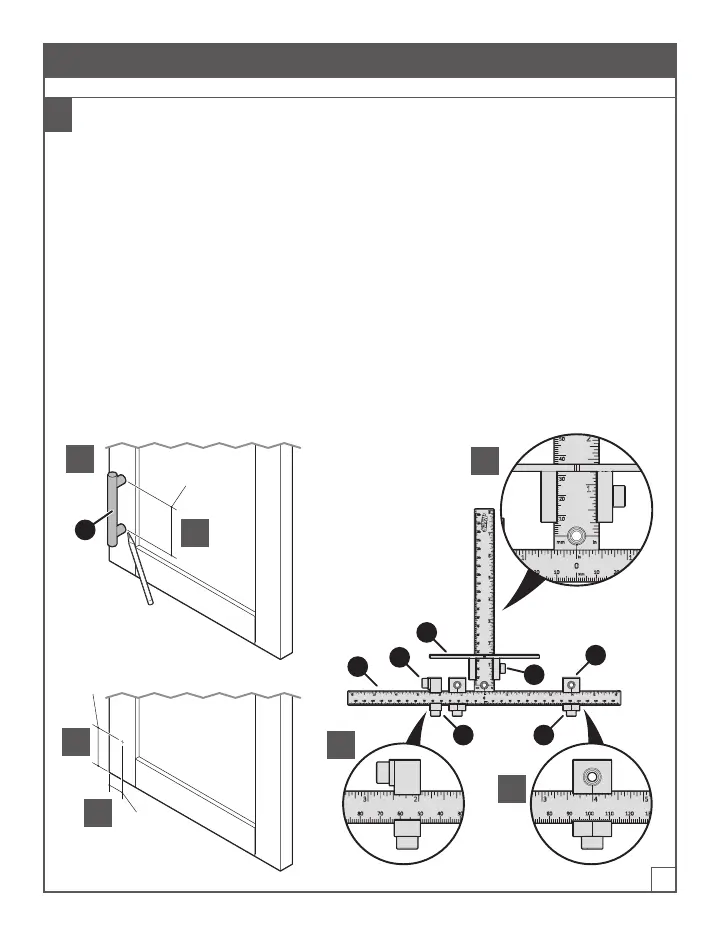

Installer une poignée sur une porte
a. Placez la poignée (3) pour trouver la position souhaitée. Marquez un emplacement pour le
trou inférieur.
b. Mesurez la distance entre les deux xations de la poignée. Dans cet exemple, les xations
de la poignée sont égales à 10,2cm (4po) centre à centre.
c. Mesurez depuis le bas de la porte jusqu’à l’emplacement marqué. Dans cet exemple, la
mesure est égale à 6,4cm (2,5po).
d. Mesurez depuis le bas de la porte jusqu’à l’emplacement marqué. Dans cet exemple, la
mesure est égale à 3,2cm (1,25po).
e. Réglez le bas de la butée d’alignement (C) sur 3,2cm (1,25po) et serrez la vis à oreilles (G).
f. Faites glisser la butée d’extrémité (D) sur la traverse, du côté opposé du guide-forêt
réglable(E). Réglez le bord de la butée d’extrémité (D) sur 6,4cm (2,5po) et serrez la vis à
oreilles (G).
g. Faites glisser les guides-forets réglables (E) sur la traverse (B), du côté opposé de la
butée d’extrémité (D). Réglez le guide-foret réglable (E) sur 10,2cm (4po) et serrez la vis à
oreilles(G).
4f
4g
4e
G
C
E
D
B
GG
4c
4d
1,25 po
(3,2 cm)
2,5 po
(6,4 cm)
4a
4b
4 po
(10,2 cm)
3
