32
Ensamblaje
1

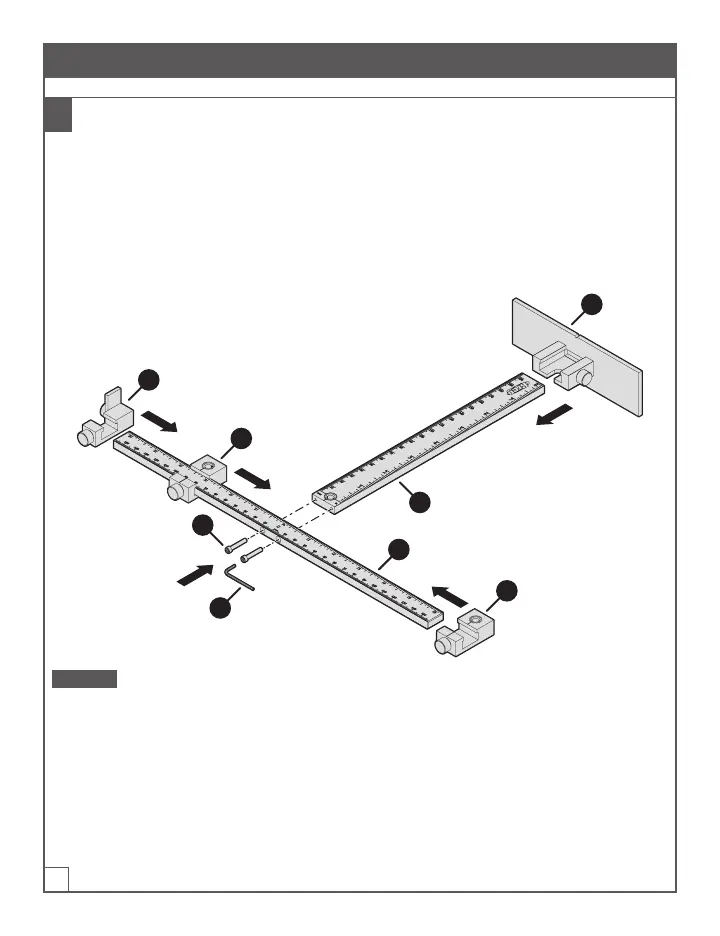

Montaje de la barra de profundidad en la barra transversal
a. Con la llave hexagonal suministrada (1) y los tornillos de cabeza hueca (H), alinee y je la
barra de profundidad (A) con la barra transversal (B), con las marcas de medición hacia
arriba, asegurándose de que las marcas de cero coincidan. Vea debajo los detalles sobre
cómo lograr una correcta jación.
b. Deslice las guías ajustables de taladro (E) a cada lado de la barra transversal (B).
c. Deslice el tope del extremo (D) en la barra transversal (B) del lado izquierdo.
d. Deslice el tope de alineación (C) en la barra de profundidad (A).
C
H
E
E
B
D
A
1
Atención Apriete los tornillos de cabeza hueca (H) con la llave hexagonal (1) hasta que queden
ajustados y luego aplique 1/4 de vuelta para terminar de apretar. No apriete demasiado o puede
dañar la barra de profundidad (A) y dejarla inutilizable. En caso de que haya ajustado en exceso,
póngase en contacto con Experiencia del Cliente de Kreg.
