35
Funcionamiento (continuación)
2

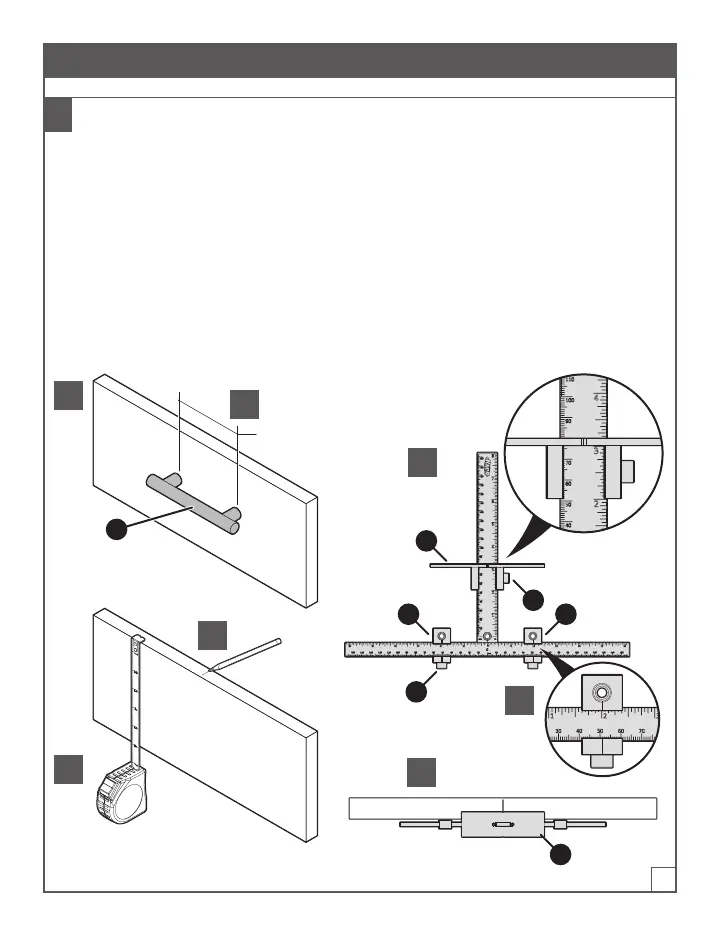

Instalación de una manija en un cajón
a. Ubique la manija (3) en la posición deseada.
b. Mida la distancia entre las dos uniones de la manija. En este ejemplo, el espacio entre las
uniones de la manija es de 4" (10.2cm), medido desde el centro de cada una de ellas.
c. Marque el centro en la parte superior del cajón.
d. Mida la altura del cajón. En este ejemplo, la altura del cajón es de 6" (15.2cm).
e. Si desea que esté centrada, coloque la parte inferior del tope de alineación (C) a la mitad de
la altura del cajón, para este ejemplo, 3" (7.6cm), y apriete el tornillo de mariposa (G).
f. Coloque las guías ajustables de taladro (E) a la mitad del ancho de las uniones de la manija,
para este ejemplo, 2" (5.1cm), y apriete los tornillos de mariposa (G).
g. Alinee la muesca en el centro del tope de alineación (C) con la marca central, en la parte
superior del cajón.
2g
2f
2e
C
E
C
G
G
E
2c
2b
2d
3
2a
4”
(10.2 cm)
