Funcionamiento (continuación)
4

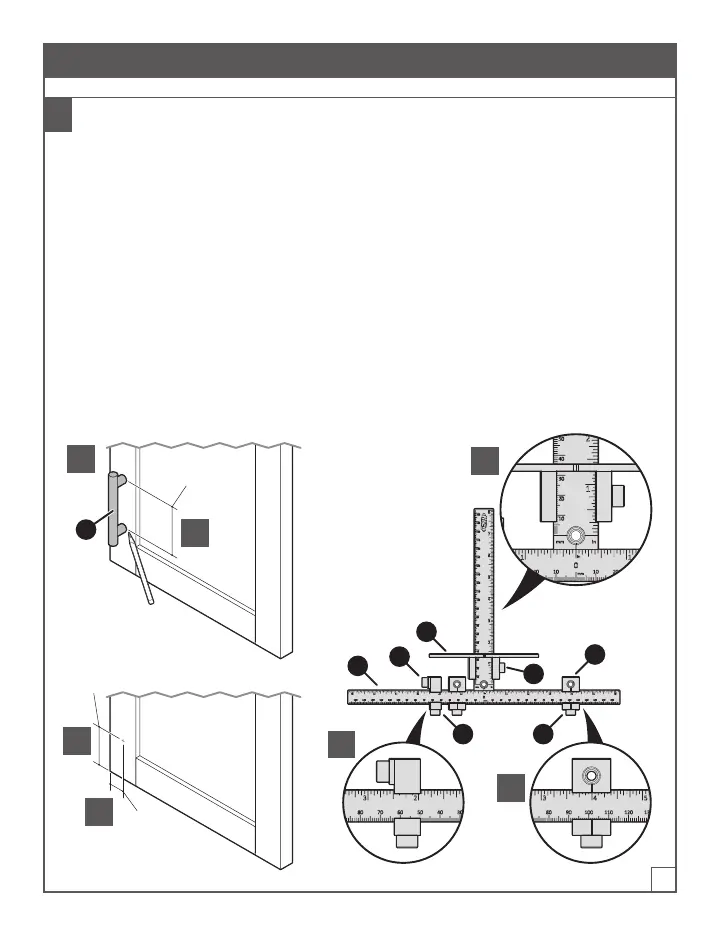

Instalación de una manija en una puerta
a. Ubique la manija (3) en la posición deseada. Marque la ubicación del oricio inferior.
b. Mida la distancia entre las dos uniones de la manija. En este ejemplo, el espacio entre las
uniones de la manija es de 4" (10.2cm), medido desde el centro de cada una de ellas.
c. Mida desde la parte inferior de la puerta hasta la posición que marcó. En este ejemplo, la
medida es 2.5" (6.4cm).
d. Mida desde el lado de la puerta hasta la posición que marcó. En este ejemplo, la medida es
1.25" (3.2cm).
e. Coloque la parte inferior del tope de alineación (C) en 1.25" (3.2cm) y apriete el tornillo de
mariposa (G).
f. Deslice el tope del extremo (D) sobre la barra transversal (B), opuesto a la guía de taladro
ajustable (E). Coloque el borde del tope del extremo (D) en 2.5" (6.4cm) y apriete el tornillo
de mariposa (G).
g. Deslice la guía de taladro ajustable (E) sobre la barra transversal (B), opuesto al tope del
extremo (D). Coloque la guía de taladro ajustable (E) en 4" (10.2cm) y apriete el tornillo de
mariposa (G).
4f
4g
4e
G
C
E
D
B
GG
4c
4d
1.25”
(3.2 cm)
2.5”
(6.4 cm)
4a
4b
4”
(10.2 cm)
3
