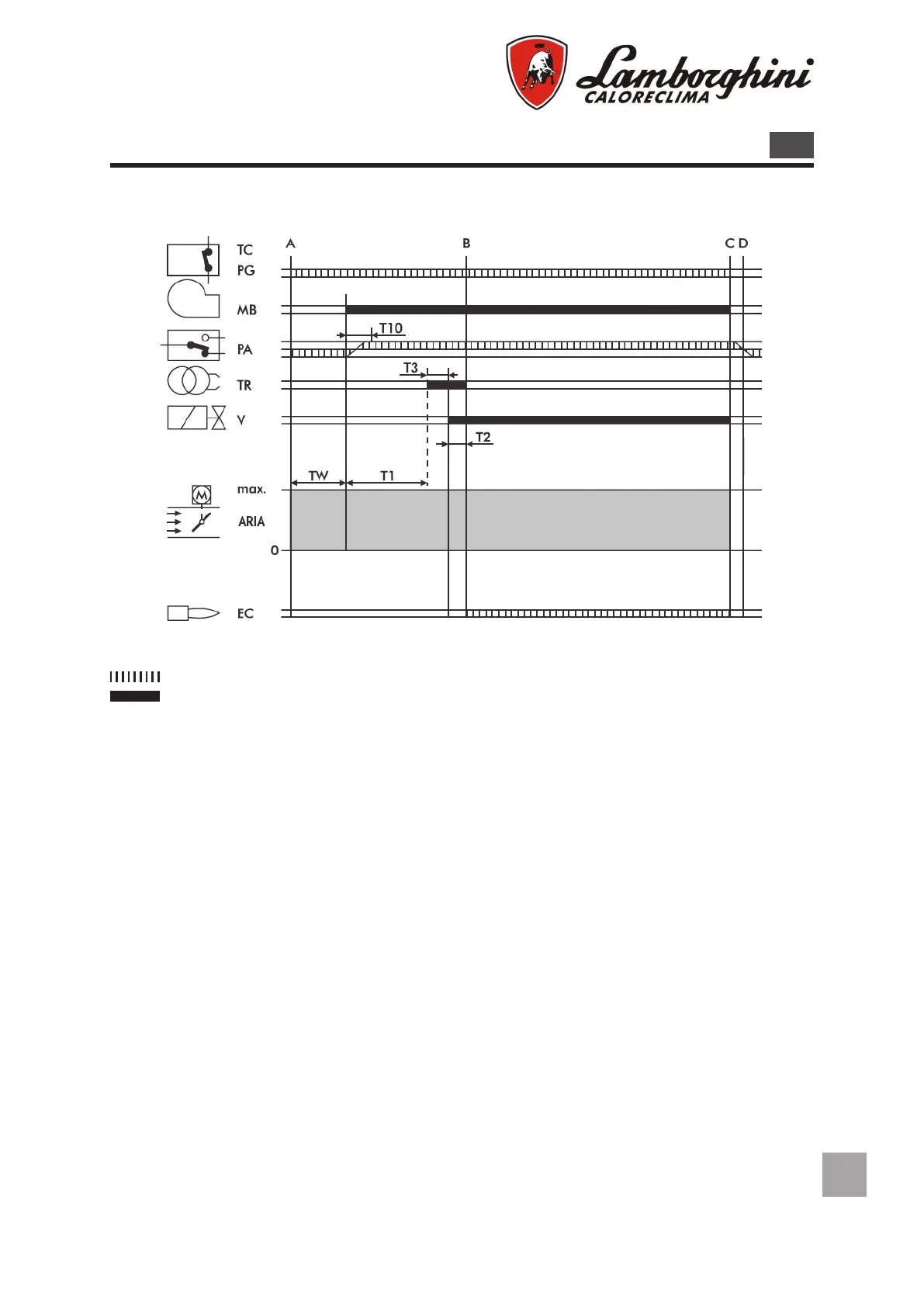

CYCLE DE FONCTIONNEMENT
M
T11 Temps d’ouverture du clapet de l’air, de 0 au maxi-mum
TW Commence à la fermeture de la ligne thermostatique et du PG. PA doit être dans la
position de repos. C’est le temps d’attente et
d’autocontrôle.
T10 Commence au moment du démarrage du moteur et avec la phase de préventilation:
durée 3 secondes. Dans cet intervalle de temps le pressostat de l’air PA doit donner son autorisation.
T1 C’est le temps de la préventilation qui dure au minimum 30 secondes et qui s’achève par l’entrée en
fonction du transformateur.
T3 C’est le temps qui correspond à la phase de pré-allumage qui se termine par l’ouverture de la vanne
du gaz et qui a une durée de 3 secondes.
T2 C’est le temps de sécurité au cours duquel le signal de amme doit arriver à l’électrode EC. Durée
3 secondes.
Signaux nécessaires à l’entrée
Signaux à la sortie
A Phase initiale de la mise en marche
B Présence de amme
B-C Fonctionnement
C Arrêt de réglage
C-D Fermeture du clapet d’air + postventilation
TC-PG Ligne des thermostats/pressostat gaz
MB Moteur du brûleur
PA Pressostat de l’air
TR Transformateur d’allumage
V Vanne gaz
EC Electrode de contrôle
