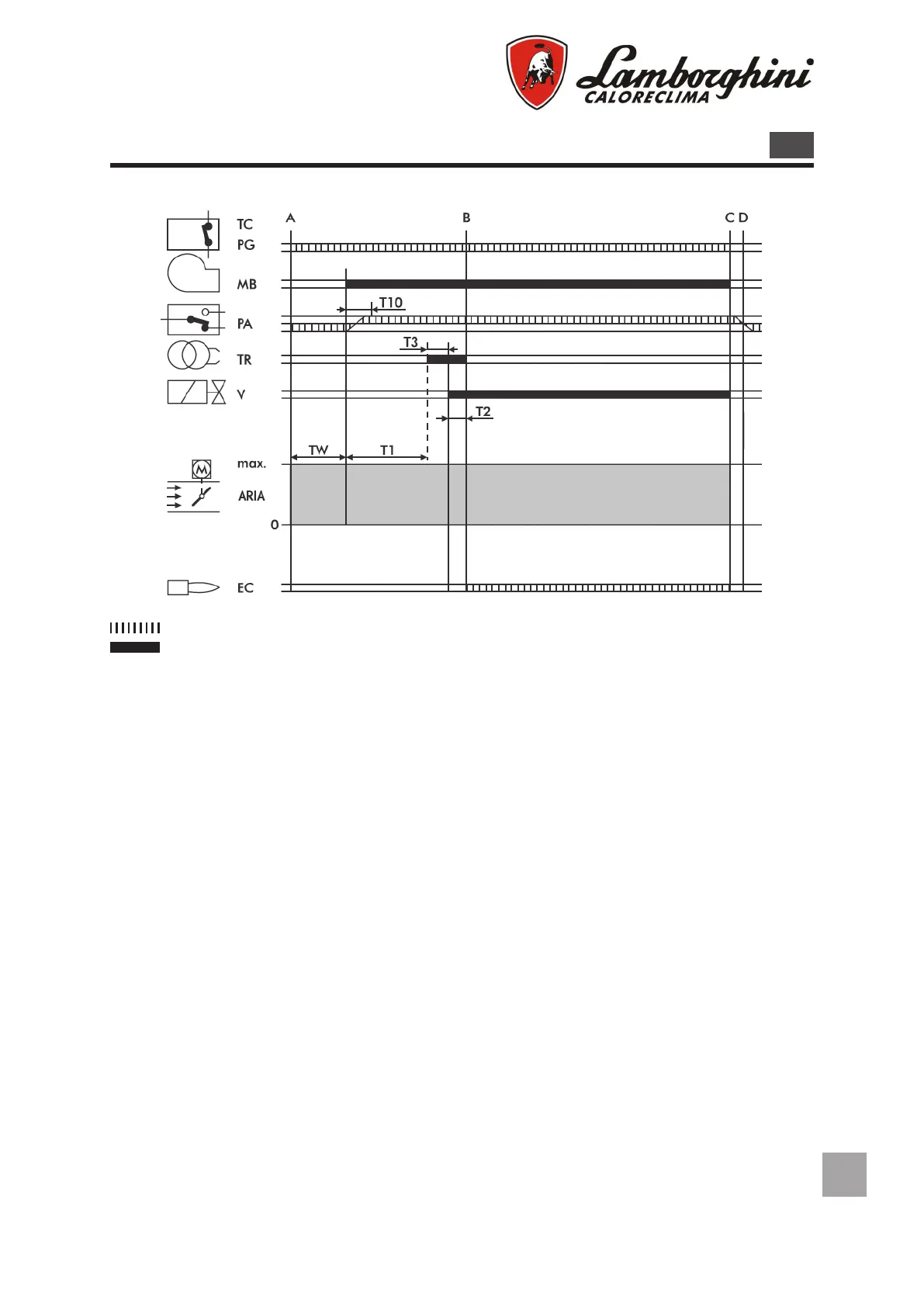

CICLO DE FUNCIONAMIENTO
M
T11 Tiempo de apertura clapeta del aire, de 0 al máximo
TW Empieza cuando cierra la línea termostática y los PG. El PA tiene que estar en posición de descan-
so. Es el tiempo de espera y de autocontrol.
T10 Empieza cuando arranca el motor y con la fase de prebarrido: dura 3 seg., y el p r e -
sóstato del aire PA tiene que dar la autorización antes de estos segundos.
T1 Es el tiempo de prebarrido, que dura 30 seg. mínimo, y termina cuando entra en función el transfor-
mador.
T3 Es el tiempo que representa la fase de preencendido; termina con la apertura de la
válvula del gas. Dura 3 seg.
T2 Es el tiempo de seguridad, dentro del cualtiene que haber señal de llama en el electrodo EC. Dura
3 seg.EC. Dura 3 sec.
Señales necesarias en la entrada
Señales en la salida
A Inicio arranque
B Presencia de llama
B-C Funcionamiento
C Detención de regulación
C-D Cierre de la clapeta del aire + postbarrido
TC-PG Línea termostatos/presostato gas
MB Motor quemador
PA Presostato aire
TR Transformador de encendido
V Válvula gas
EC Electrodo de control
