8
IT
CARATTERISTICHE TECNICHE
M
DESCRIZIONE EM 3-E EM 6-E EM 9-E
Portata gas metano
min 1,2 2,7 4,3 m
3
/h
max 3,8 6,7 9,0 m
3
/h
Portata gas B/P
min 0,4 1,0 1,5 m
3
/h
max 1,4 2,4 3,2 m
3
/h
Potenza termica
min 11,9 27,0 43,0 kW
max 37,7 66,6 89,5 kW
Motore 100 W
Trasformatore 12/48 kV/mA
Potenza elettrica assorbita max. 220 215 230 W
Pressione gas metano 20 mbar
Pressione B/P 30 mbar
Peso 11,5 12,6 13,7 kg
Alimentazione elettrica 230V - 50/60Hz monofase
Categoria gas II 2H 3B/P
Grado di protezione elettrica 20 IP
Rumorosità (*) 60 61 70 dB(A)
(*) Pressione sonora misurata nel laboratorio combustione del costruttore, con bruciatore funzionante su caldaia di prova alla
potenza massima.

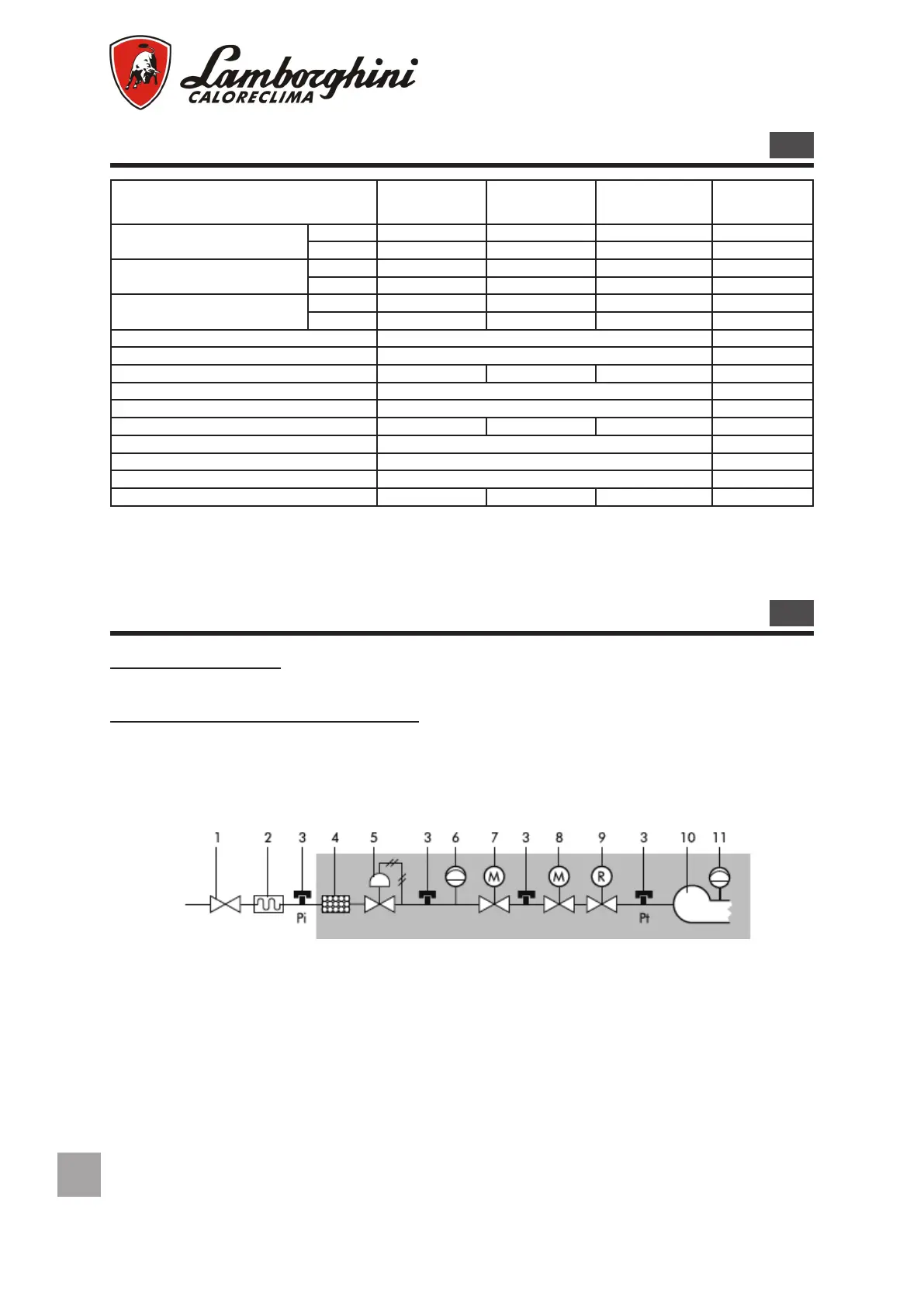

CURVE DI LAVORO - PRESSIONE / PORTATA GAS
M
CURVE DI LAVORO: indicano la potenza in kW, in funzione della contropressione, in
mbar in camera di combustione.
CURVE PRESSIONE/PORTATA GAS: indicano la pressione del gas in mbar, (nei punti
Pi e Pt della rampa gas) necessaria per ottenere una determinata portata in m3/h. Le
pressioni sono misurate con bruciatore in funzione e si intendono con camera di com-
bustione a 0 mbar. Se la camera è in pressione, la pressione del gas necessaria sarà
quella del diagramma più il valore di quella della camera.
Legenda
1 Rubinetto di intercettazione con garanzia di
tenuta a 1
bar e perdita di carico 0,5 mbar
2 Giunto antivibrante
3 Presa di pressione gas per la misura della
pressione
4 Filtro gas
5 Regolatore pressione gas
6 Organo di controllo della minima pressione
gas (pressostato)
7 Elettrovalvola di sicurezza classe A. Tempo di chiu-
sura Tc ≤ 1”
8 Elettrovalvola di sicurezza classe A. Tempo di chiu-
sura Tc ≤ 1”. Potenza di avviamento compreso fra il
10% e il 40% della potenza termica nominale
9 Organo di regolazione della portata del gas, normal-
mente inserito nella elettrovalvola 7 o 8.
10 Testa di combustione
11 Organo di controllo della minima pressione aria
(pressostato)
Rampa base
