Lamborghini Caloreclima EM 9-E - Dimensioni; Componenti Principali

7
IT

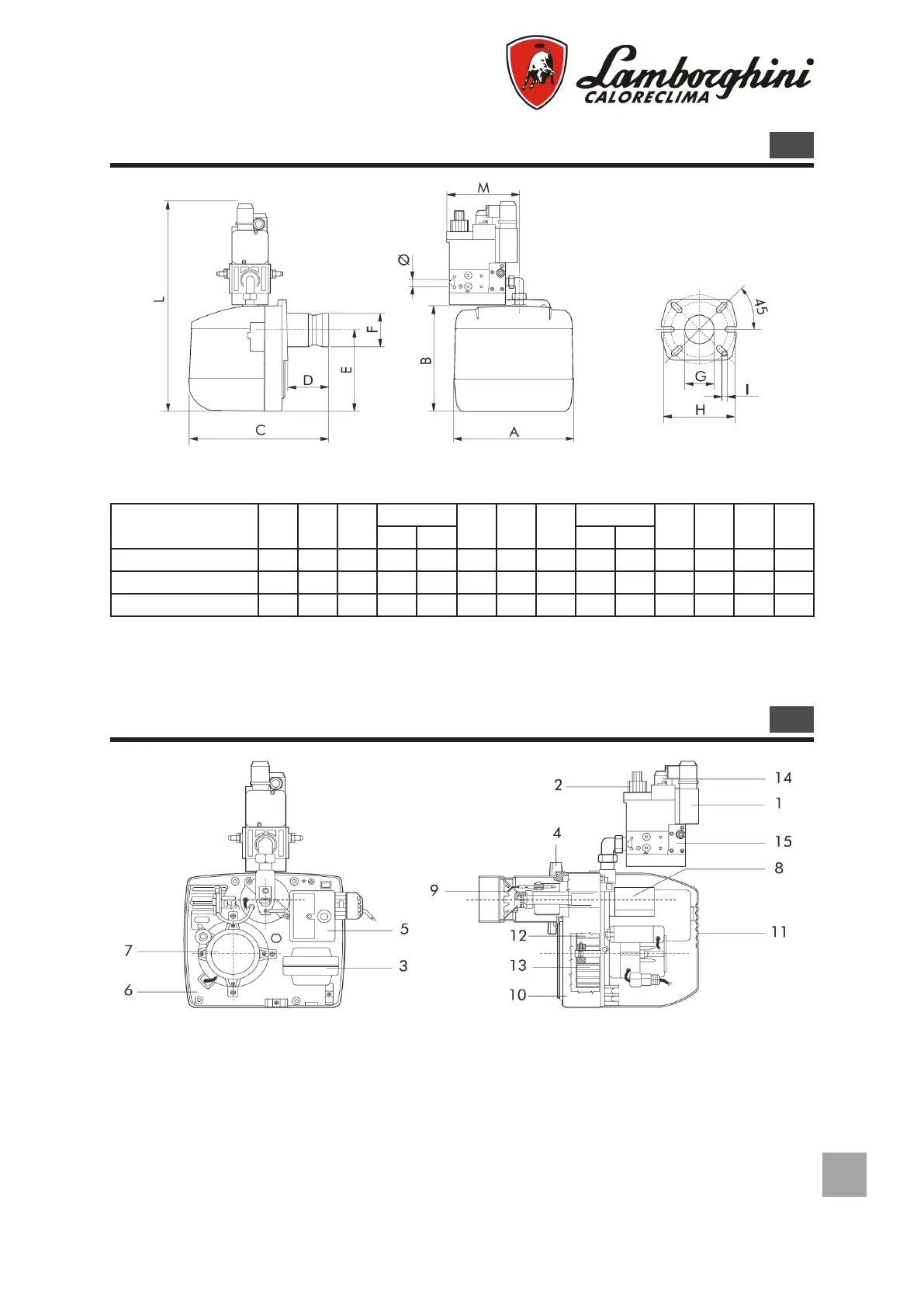

DIMENSIONI
Modello A B C
D
E Ø F Ø G
Ø H
I L* M* Ø
min max min max
EM 3-E 250 215 320 - 90 160 80 85 135 160 M8 410 170 1/2"
EM 6-E 280 247 342 - 90 195 80 85 135 160 M8 410 170 1/2”
EM 9-E 280 247 417 40 140 195 90 95 135 160 M8 445 195 3/4”
Legenda
1 Pressostato gas
2 Valvola di funzionamento
3 Trasformatore di accensione
4 Flangia attacco caldaia
5 Apparecchiatura
6 Piastra componenti
7 Motore
8 Pressostato aria
9 Testa di combustione
10 Corpo bruciatore
11 Cofano
12 Serranda aria
COMPONENTI
13 Ventola
14 Valvola di sicurezza
15 Filtro stabilizzatore
M
M
* Le dimensioni sono relative al bruciatore con rampa da 20 mbar installata.
