Network Computing Platforms
J9
PIN
DESCRIPTION
1
PHY_I2C_SDA
2
PHY_I2C_SDA_JUMP
3
PHY_I2C_SDA_TOOL
J10
PIN
DESCRIPTION
1
PHY_I2C_SCL
2
PHY_I2C_SCL_JUMP
3
PHY_I2C_SCL_TOOL

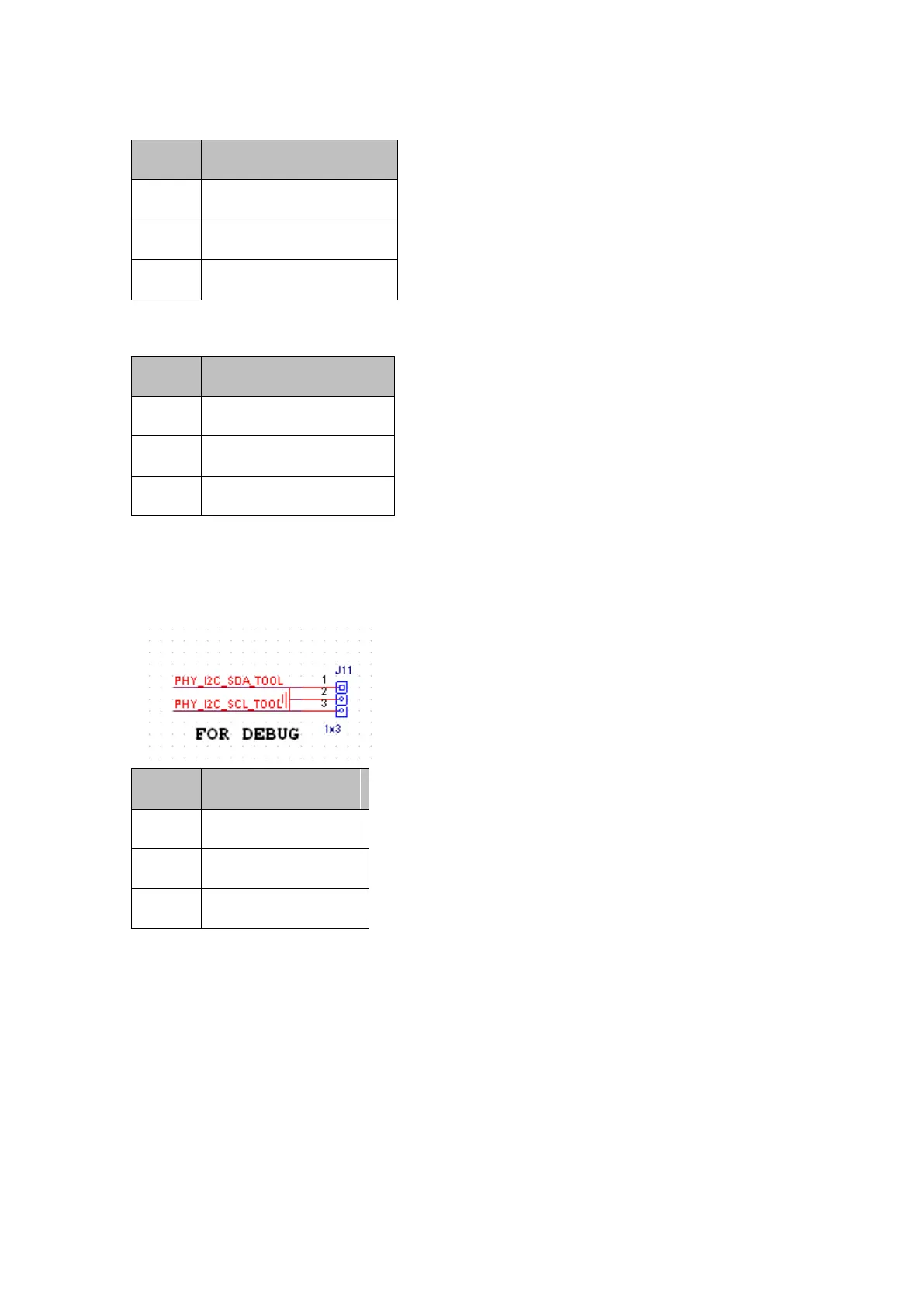

J11: PHY I2C debug pin header
PIN
DESCRIPTION
1
PHY_I2C_SDA_TOOL
2
GND
3
PHY_I2C_SCL_TOOL
