LDS Ebulliometer 160350T - Instalación

Noce Ebulliometer - Version 2012 - Réf. 160350T/160350D - Page 21
Aparato principal :
1. Introducción de las muestras
2. Salida del circuito de agua
3. Columna de refrigeración Ref. 160350/1
4. Entrada del circuito de agua
5. Según el modelo :
Termometro a mercurio Ref. 690117E
Sonda de temperatura Ref. 160350/2
6. Tapa del termómetro Ref. 160350/3
7. Caldera Ref. 160350/1
8. Cartucho calentador Ref. 160350/4
9. Grifo de evacuación
10. Pantalla digital
(Modelo Ref.160350D)
11. Botón de calentamiento
12. Conector DIN 6 puntos – conexión de la sonda de
temperatura (Modelo Ref.160350D)
13. Conexión adaptador - Alim. 24V DC
14. Interruptor ON/OFF
Accesorios :
15. Disco de ebullómetro eléctrico Ref. 160350/5
16. Vino estándar para calibración Ref. 100550
17. An-espuma para ebullómetro Ref. 990001
18. Solución de limpieza Ref. 972500
19. Cable sector
20. Tubos de conexión del circuito de refrigeración y
de evacuación
21. Cuentagotas de fuelle Ref. 630011
2 - Instalación
• Instalación del aparato
- Poner el aparato en una supercie plana.
- Colocar la caldera en el porta-cartucho, eventualemente mojando un poco
las juntas, y presionándola ligeramente.
- Enchufar el aparato.
• Instalación de la sonda
Poner la sonda de temperatura en la caldera sin modicar la posición de la
tapa de silicona en la sonda, mojando ligeramente la tapa de silicona para
hundirlo al máximo. La punta de la sonda debe estar entre 0,5 y 1 cm arriba
de la punta del cartucho calentador.
En el caso del modelo con termómetro de mercurio, arreglarlo para que la
parte inferior del termómetro se encuentre aproximadamente a 1 cm de la
parte superior del cartucho calentador.
En ambos casos, la medida de temperatura se debe hacer en el mismo eje
vercal que él del cartucho calentador.
• Instalación de los circuitos de refrigeración y de evacuación
Apretar los tubos en la columna refrigerante :
 Entrada de agua fría abajo ;
 Salida de agua arriba.
Conectar el úlmo tubo a la evacuación de la caldera y llevar el tubo hacia un
fregadero para facilitar el vaciado.
No se puede
sacar la
sonda o el
termómetro entre la
calibración y la medida.

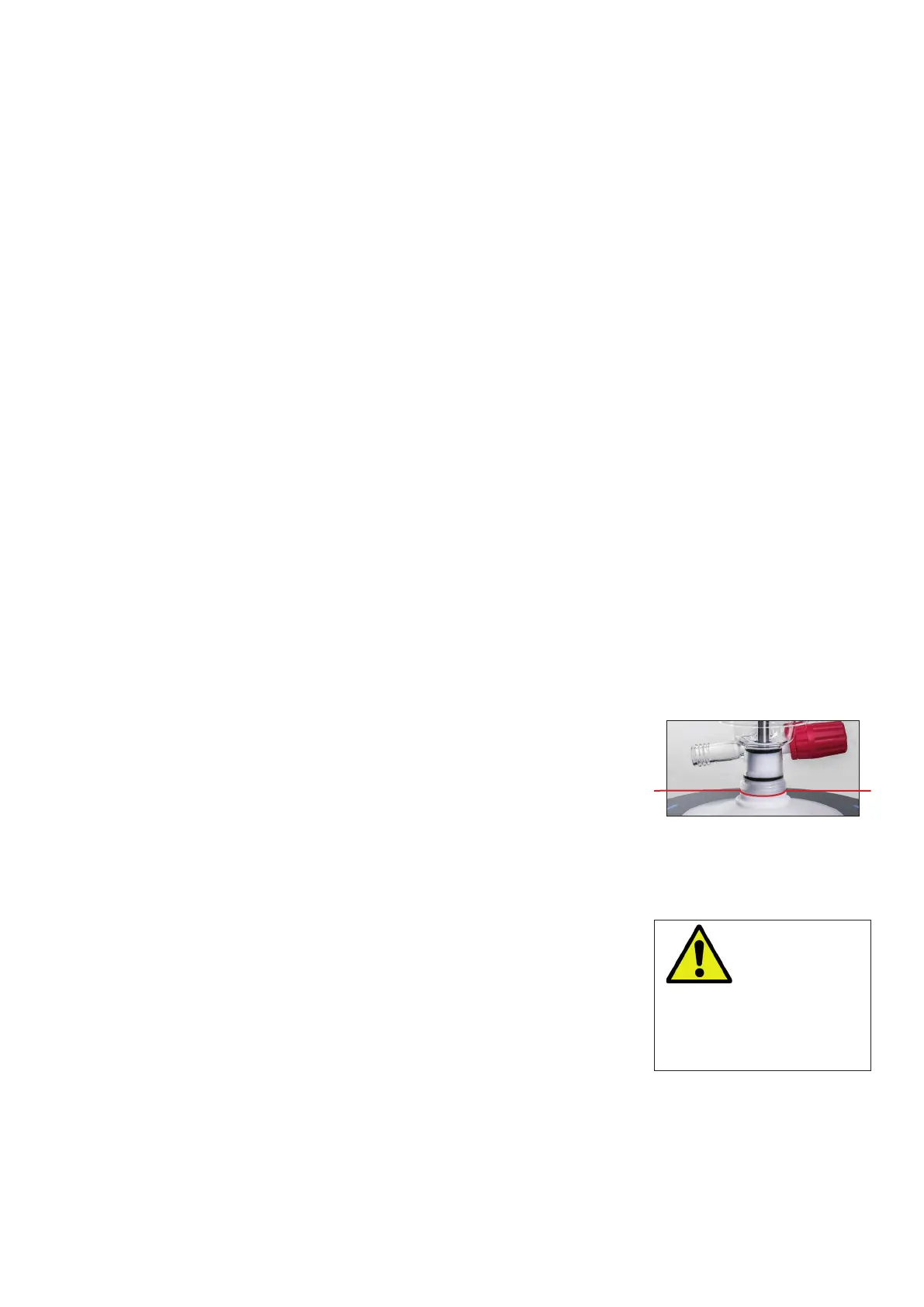

Instalación de la caldera
