Relè dierenziale MRCD di tipo "B"
Type "B" MRCD dierential relay
Manuale d'installazione • Installation manual • Manuel d'installation • Installationsanweisungen • Manual de instalación

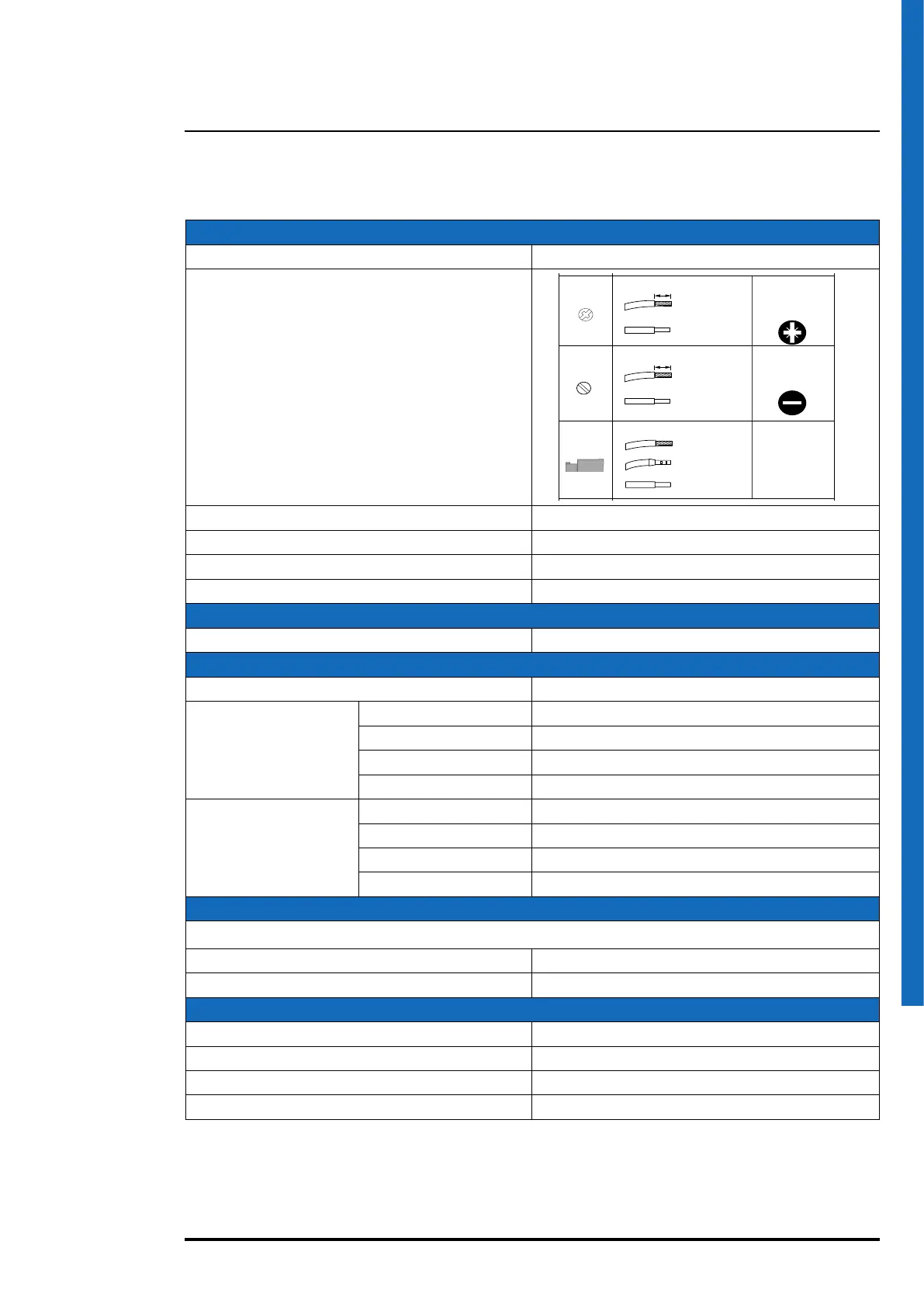

• Caractéristiques techniques
BoÎtier
Dimensions (l x h x p) 35,8 x 92,4 x 64mm
Raccordement:
Indice de protection: RDBMRCD: Composants internes IP30, Bornes IP20
Indice de protection: TDB...: Composants habillage IP40, Bornes IP20
Poids RDBMRCD: 220 g
Poids TDB...: Ø35 = 40 g - Ø60 = 70 g - Ø120 = 165 g - Ø210 = 465 g
Acheur
Type: LCD à 3 chires (1000 points)
Alimentation auxiliaire
Temps d'inhibition d'allumage:
1,2 s
RDBMRCD230
Us: 100...250V AC/DC
Variation admise: 70...300V AC/DC
Fréquence admise: 42...460Hz
Auto-consommation : < 6,5VA
RDBMRCD24
Us: 24...60V AC @ 24...78V DC
Variation admise: 16...72V AC @ 9,6...94V DC
Fréquence admise: 42...460Hz
Auto-consommation : < 6,5VA
Mesure
Forme d'onde de type B conforme à la norme EN/IEC 60947-2 (annexe M)
Courant diérentiel I∆n: 0,3...3A
Fréquence de fonctionnement: 0...2 kHz
Conditions d' utilisation
Portée contact relai de sortie (EN/IEC 60947-5-1) 230Vac 5A (AC-13) - 24Vdc 1A (DC-12)
Température ambiante de fonctionnement: (-25°C) ÷ (55°C) [-13°F ÷ 131°F]
Température ambiante de stockage : : (-25°C) ÷ (70°C) [-13°F ÷ 158°F]
Puissance maximum dissipée : 6,5 W
MAX
2
1 x 2,5 mm
8/9 mm
2
1 x 4 mm
Recommended
torque
0,5Nm
Recommended
torque
0,2Nm
I∆n
MRCDs
IEC 60947-2 annex M
MAX
2
1 x 2,5 mm
8/9 mm
2
1 x 4 mm
COMBI PZ2
0,6 x 3,5mm
Type B
0,03...3A 0...2kHz
(-25°C) - (55°C)
WIRE CLASS
0,25...0,75 mm
2
0,2...1,5 mm
2
0,2...1,5 mm
2
AWG 24...19
AWG 24...16
AWG 24...16
