Relè dierenziale
MRCD
di tipo "B"
Type "B"
MRCD dierential relay
Manuale d'installazione • Installation manual • Manuel d'installation • Installationsanweisungen • Manual de instalación
• Prescrizioni
• Evitare la vicinanza con sistemi generatori di
perturbazioni elettromagnetiche.
• Recommendations
• Avoid proximity to systems which generate
electromagnetic interference.
• Recommandations
• Éviter la proximité avec des systèmes générateurs
de perturbations électromagnétiques
• Rezepte
• Nähe zu Generatorsystemen vermeiden
elektromagnetische Störungen.
• Prescripciones
• Evitar la proximidad con sistemas que generan interfe-
rencias electromagnéticas.
•

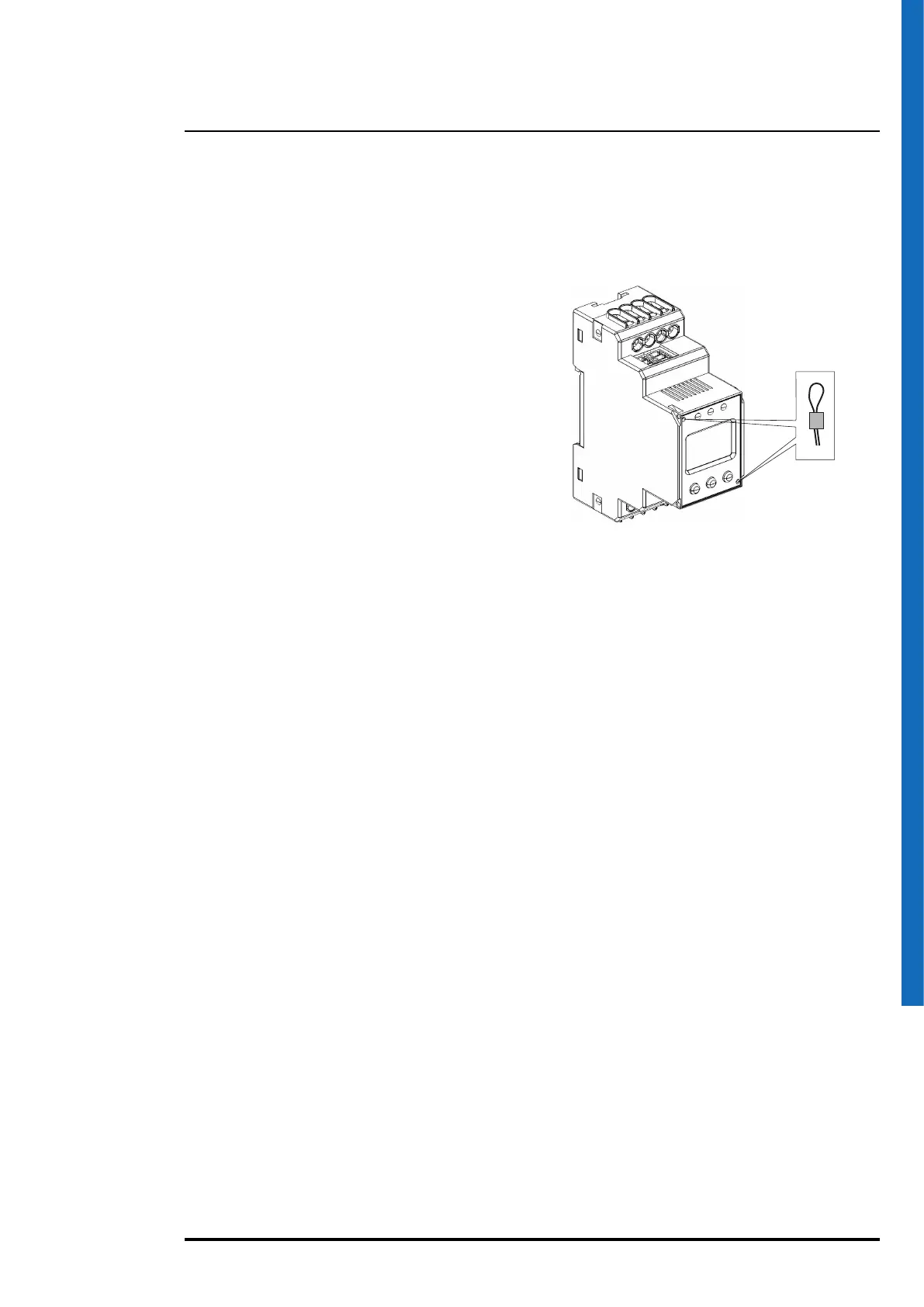

Posizioni per la piombatura
•
Positions for lead plating
•
Positions pour le plombage
•
Positionen der Plombierung
•
Posiciones por el Emplomado
• Presentación
El relé diferencial de tipo B se utiliza para proteger sistemas donde
existen circuitos no lineales, que generan una corriente de falta a
tierra con componentes continuos y/o de alta frecuencia.
Señal visual
1. LED ON "Verde" presencia de tensión auxiliar
2. LED AL1 "Amarillo" prealarma In 1
3. LED AL2 "Amarillo" alarma TRIP, desenganche bobina In 2
4. Símbolos "Diferencial de tipo B"
5. Pantalla LCD, 1000 puntos 3 cifras
Teclado compuesto por 3 botones con doble función
6. ENTER (conrmación datos en programación)
MENU (al pulsar >2s se entra en programación)
7. Decremento de un valor en programación RESET
(restablecimiento manual)
8. Incremento de un valor en programación TEST (manual)
Bornes de entrada
9. Prueba externa combinada "T / R" y botón de reinicio:
- pulsación breve (<1.5 s) = RESET
- presión prolongada (> 1.5 s) = PRUEBA
10. Tensión auxiliar A1-A2
11. Entrada señal del toroide TDB...
Terminales de salida
12. Relé prealarma 61-62-60 (programable n.c/n.o)
13. Relé TRIP 18-17-19 (programable n.c/n.o)
• Installazione • Installation • Installation • Installieren • Instalación
