4. Das Gerät im Überblick

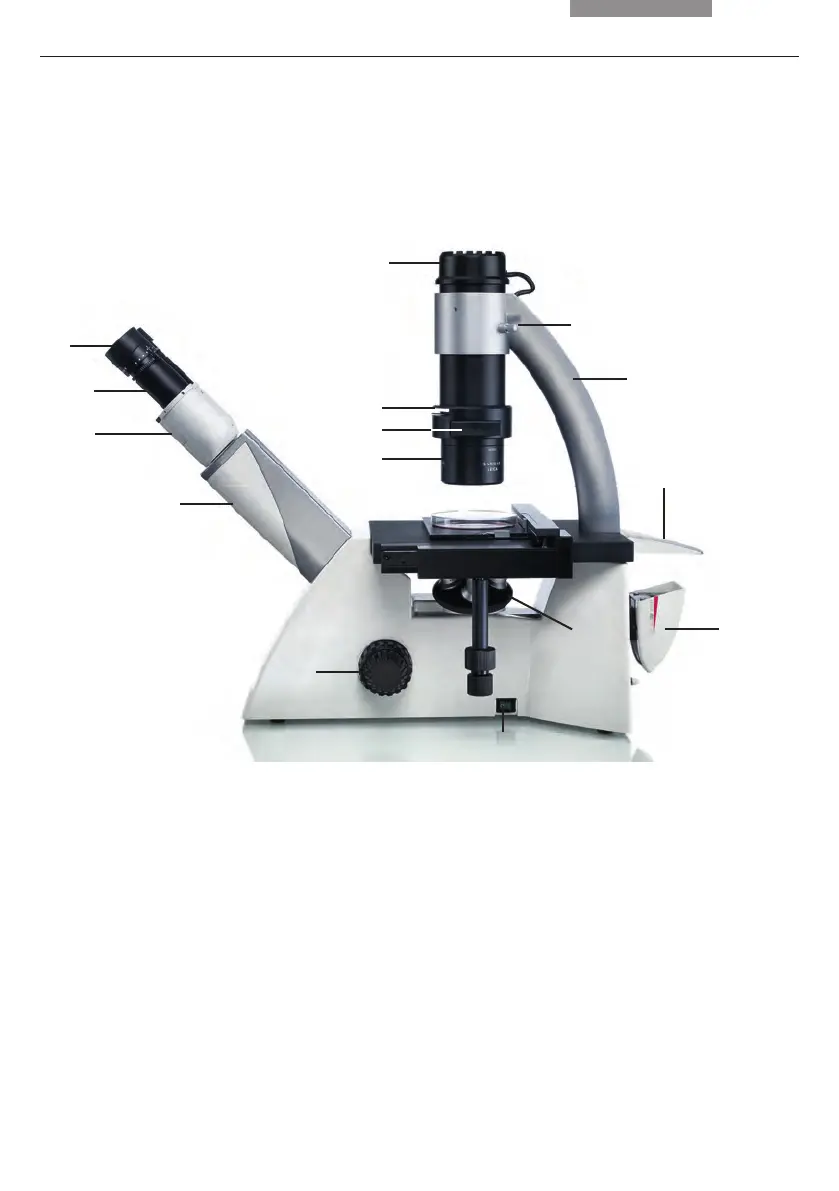

Abb. 5 Rechte Seite des Leica DMi1 Stativs
1 Binokulartubus, Oberteil
2 Okulare
3 Okularstutzen
4 Tubusstutzen
5 Hauptnetzschalter
6 Aufnahmeschlitz für Phasenkontrastschieber
7 Integriertes LED-Lampengehäuse
Wichtige Baugruppen
In den folgenden Gesamtansichten werden
wichtige Baugruppen des Mikroskops und seiner
Zubehörkomponenten dargestellt und benannt.
8 Einschub für Filter, Ø 43 mm
9 Kondensor
10 Durchlicht-Beleuchtungsarm
11 Anschlagschraube für Kondensor-Höhenverstellung
12 Grob- und Feinfokussierung
13 Objektivrevolver und Objektive
14 Kamera-Schutzschild
15 Kamera
1
2
3
4
12
13
14
15
6
9
8
7
10
11
5
