7. Montage der Zubehöroptionen
7. Montage der Zubehöroptionen
Hinweis:
Diese Montagearbeiten entfallen, wenn mit dem
Mikroskop keine weiteren Zubehörkomponenten
erworben wurden.
7.1 Einsetzen des Phasenkontrastschiebers am
Durchlicht-Beleuchtungsträger*
Je nachdem, ob der Kondensor S40/0.45 oder
S80/0.30 verwendet wird, sind zwei unterschied-
liche Arten von Phasenkontrastschiebern vor-
handen. Der 2-stufige Schieber enthält einen
Hellfeld (BF) und einen Phase 1 (Ph1) Phasenring,
der 4-stufige Schieber einen Hellfeld (BF), einen
Phase 0 (Ph0), einen Phase 1 (Ph1) und einen
Phase 2 (Ph2) Phasenring.
Achtung!
Der Phasenkontrastschieber ist nicht gegen
versehentliches Herausrutschen geschützt.
• Gegebenenfalls den Dummy-Schieber entfer-
nen.
• Halten Sie den Lichtringschieber so, dass sich
die Markierung "TOP LEFT" oben links befindet
und Sie direkt auf die Markierung der Lich-
tringe 5, 10/20 und 40 schauen. Die Rastungen
befinden sich an der vorderen Längsseite des
Schiebers.
• Den Lichtringschieber seitlich in den Durch-
licht-Beleuchtungsträger einschieben. Die Nu-
ten müssen beim Einschieben einrasten.

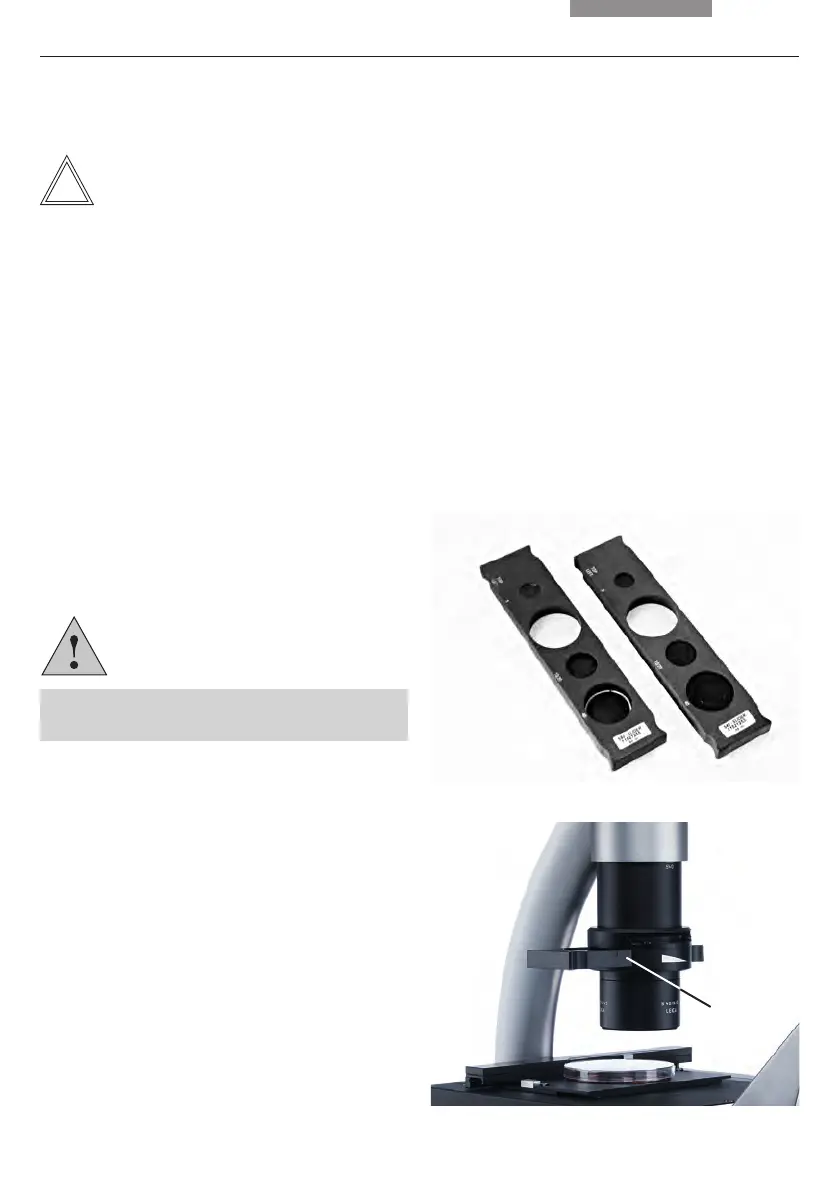

Abb. 17 Phasenkontrastschieber
Abb. 18 Einsetzen des Phasenkontrastschiebers
1 Phasenkontrastschieber
1
7.2 Montieren des Kamerasystems
• Die Schraube der Kameraaufnahme an der
Rückseite des Mikroskops lösen.
• Die Kamera aufstecken und die Schraube der
Kameraaufnahme festziehen.
• Das USB-Kabel mit der Kamera und dem An-
schluss für die Kamera-USB-Stromversorgung
(PWR Port) an der Rückseite des Mikroskops
verbinden.
• Das Kamera-Schutzschild mit zwei Schrauben
montieren.
