6. Zusammenbau des Mikroskops
HC PLAN 10x/20 M und HC PLAN 12.5x/16 M:
• Haltehülse vom unteren Teil des Okulars
12.5x/16M abschrauben bzw. Kunststoffteil des
Okulars 10x/20M abnehmen.
• Strichplatte so einsetzen, dass die beschichte-
te Seite nach unten (in Richtung Objektiv) zeigt
und Markierungen beim Betrachten in der spä-
teren Beobachtungsrichtung seitenrichtig zu
sehen sind.
• Ganz nach hinten schieben.
6.4 Objektive
• Die Schraubkappen von den Objektivgewinden
entfernen.
• Die Objektive so in die Öffnung des Objektiv-
revolvers schrauben, dass eine inkrementelle
Veränderung der Vergrößerung möglich ist
(beispielsweise in der Abfolge 4x, 10x, 20x,
40x).
• Nicht genutzte Objektivgewinde mit Schraub-
kappen abdecken, um die Optik des Mikros-
kops vor Staub zu schützen.

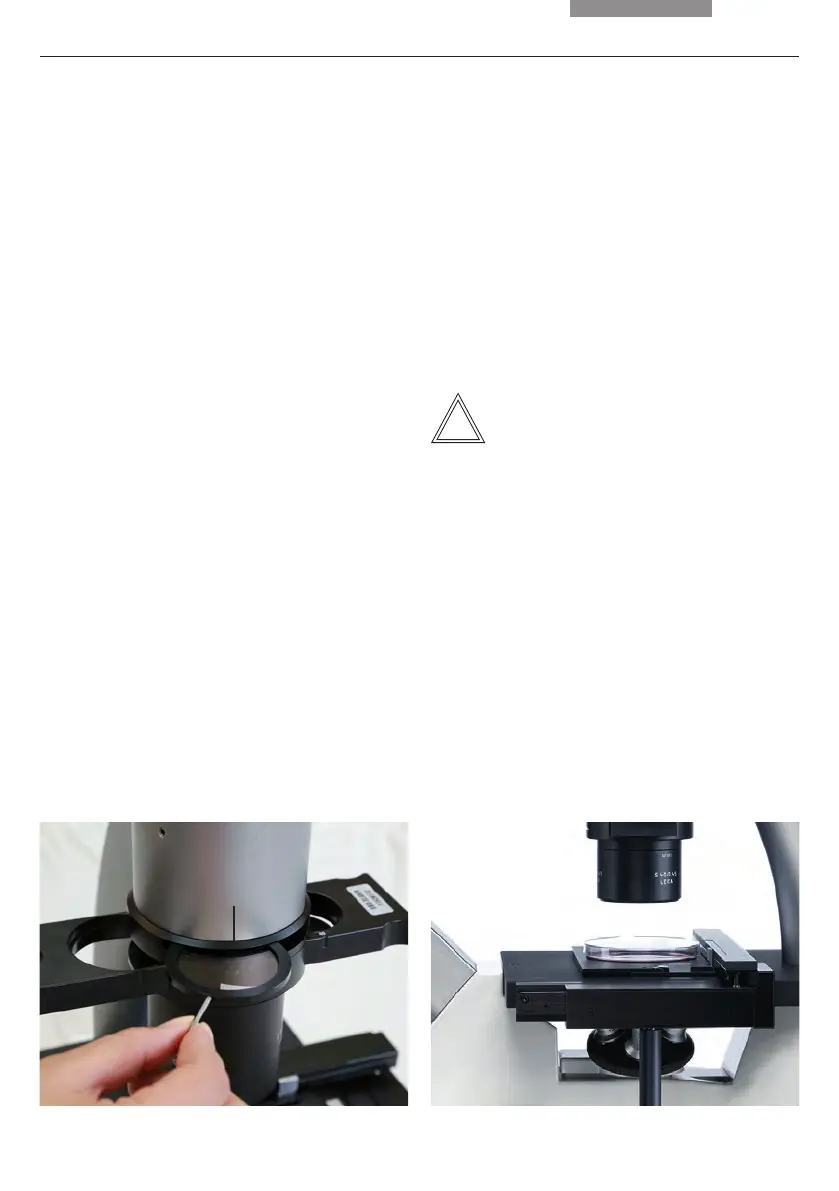

Abb. 15 Einsatz des Durchlichtfilters
1 Aufnahmeschlitz für Durchlichtfilter
Abb. 16 Objektführer
6.5 Einsetzen des Filters
• Den Filter (Abb. 15) in den Filter-Aufnahme-
schlitz (Abb. 15.1) am Durchlicht-Beleuch-
tungsträger einsetzen.
6.6 Objektführer
• Der aufsetzbare Objektführer zur Fixierung un-
terschiedlicher Kulturträger (Abb. 16) rechts
oder links am Objekttisch anbringen.
• Der aufsetzbare Objektführer mit dem 3-mm-
Innensechskantschlüssel montieren.
Hinweis:
Zu einigen Halterungen sind selbstklebende Ska-
len für ein Ablesen der Koordinatenverstellung
beigefügt.
Diese in den Vertiefungen an der aufsetzbaren
Objektführer anbringen.
1
