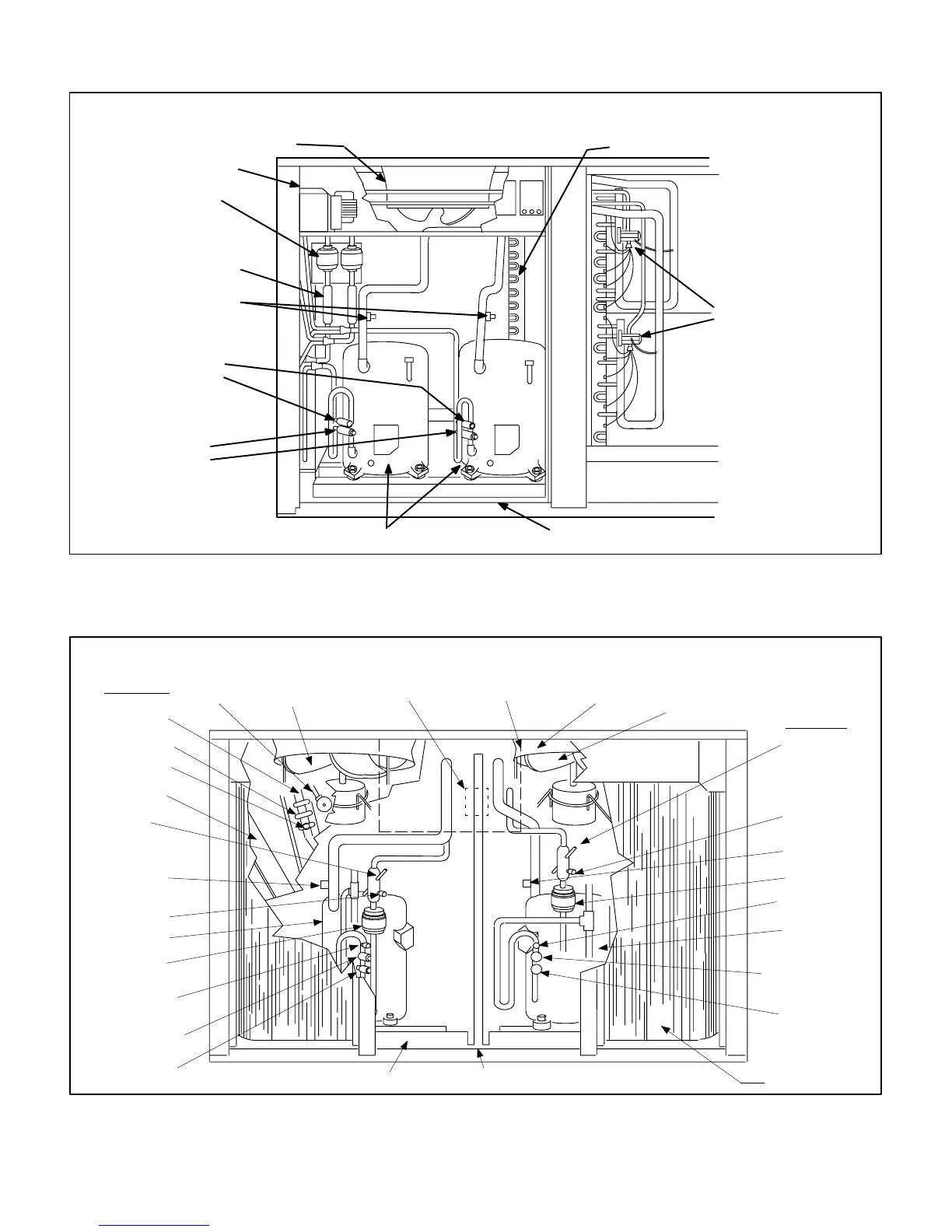

CHA16823, 953 PLUMBING COMPONENTS
FIGURE 14
FAN
CONDENSER COILS
CONTROL BOX
DRIERS
THERMOMETER
WELLS and
LIQUID LINE
SERVICE
PORTS
SUCTION LINE
SERVICE
PORTS
LOSS OF CHARGE
SWITCH (S24)
SWITCH (S25)
HIGH PRESSURE
LIMIT (S7)
LIMIT (S4)
COMPRESSOR
SERVICE ACCESS OPENING
2ND STAGE
EVAPORATOR
1ST STAGE
EVAPORATOR
EXPANSION
VALVE
1STSTAGE
2NDSTAGE
EXPANSION
VALVE (2)
2nd STAGE
CONDENSER FAN
FAN CAPACITORS (2) FAN ORIFICES (S) 1st STAGE
CONDENSER FAN
1st STAGE
THERMOMETER
WELL
LIQUID LINE
SERVICE PORT
FILTER/DRIER
SUCTION LINE
SERVICE PORT
DISCHARGE LINE
SERVICE PORT
COMPRESSOR
HIGH PRESSURE
LIMIT (S4)
CONDENSER COILS (2)
COMPARTMENT DIVIDER MUST BE IN PLACE DURING
UNIT OPERATION
END VIEW SERVICE ACCESS OPENING
HIGH PRESSURE
LIMIT (S7)
DISCHARGE LINE
SERVICE PORT
COMPRESSOR
SUCTION LINE
SERVICE PORT
LIQUID LINE
SERVICE PORT
THERMOMETER
WELL
2nd STAGE
FILTER RACK
EVAPORATOR (2)
SUCTION
MANIFOLD (2)
CHA16-1353,1603 PLUMBING COMPONENTS (END VIEW COMPRESSOR COMPARTMENT)
CONTROL BOX
LOSS OF CHARGE
SWITCH (S25)
LOW AMBIENT SWITCH
(S24)
FILTER/DRIER
FREEZESTATS (2)
S49 and S50
FIGURE 15
