Componenti principali del server
Nota: i componenti principali del server variano, in base al tipo e al modello di
macchina.
Il colore blu su un componente indica i punti di contatto, dove è possibile afferrare il
componente per rimuoverlo o installarlo sul server, aprire o chiudere chiusure e così
via.
Il colore arancione su un componente o un’etichetta arancione su o vicino ad un
componente indica che il componente può essere sostituito a sistema acceso, il che
significa che se il server e il sistema operativo supportano la capacità di
sostituzione a sistema acceso, è possibile rimuovere o installare il componente
mentre il server è in esecuzione. L’arancione indica i punti di contatto sui
componenti di sostituzione a sistema acceso. Fare riferimento alle istruzioni per la
rimozione o l’installazione di uno specifico componente sostituibile a sistema
acceso per qualsiasi procedura aggiuntiva che potrebbe essere necessario
effettuare prima di rimuovere o installare il componente.

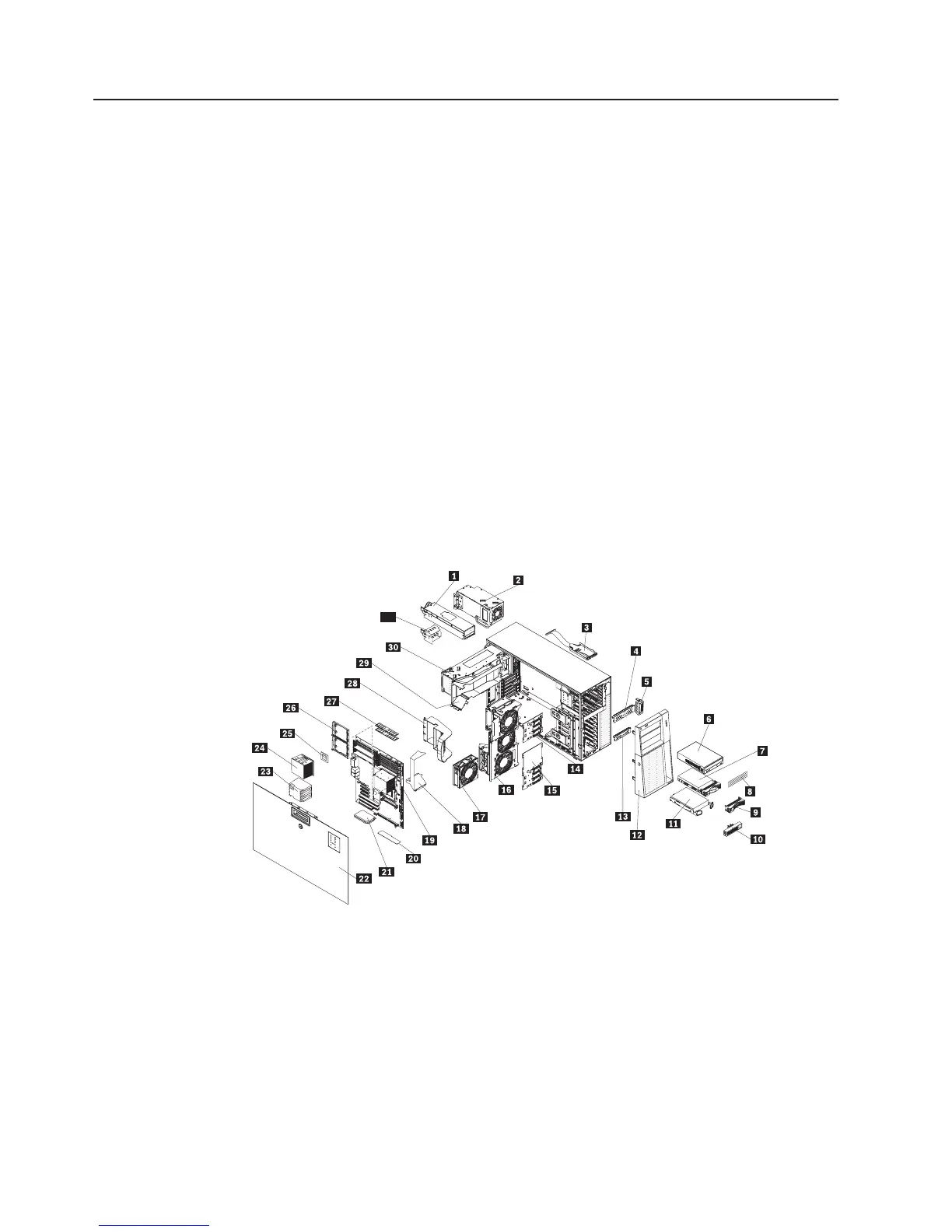

La seguente illustrazione mostra i componenti principali del server.
Nota: le illustrazioni riportate in questo documento potrebbero differire leggermente
dall’hardware di cui si dispone.
31
1 Alimentatore sostituibile a sistema
acceso (alcuni modelli)
17 ventola sostituibile a sistema acceso
2 Alimentatore fisso (alcuni modelli) 18 Deflettore del processore
3 Assieme del pannello di controllo 19 Scheda di sistema
4 Schermo vano unità EMC 20 ServeRAID 8k-l (TD100) o ServeRAID
8k (TD100x)
5 Assieme dei cavi USB 21 VRM
6 unità DVD 22 Coperchio
7 Unità sostituibile a sistema acceso 23 Pannello di protezione del dissipatore
di calore
8 Foglio di rivestimento unità DVD 24 Dissipatore di calore
8 ThinkServer TD100 e TD100x Tipi 4203, 4204, 4205, 4206, 6398, 6399, 6419 e 6429: Guida di installazione
