a. Mettere in contatto l’involucro antistatico del nuovo microprocessore con una
superficie metallica non verniciata del server; quindi, rimuovere il
microprocessore dall’involucro.

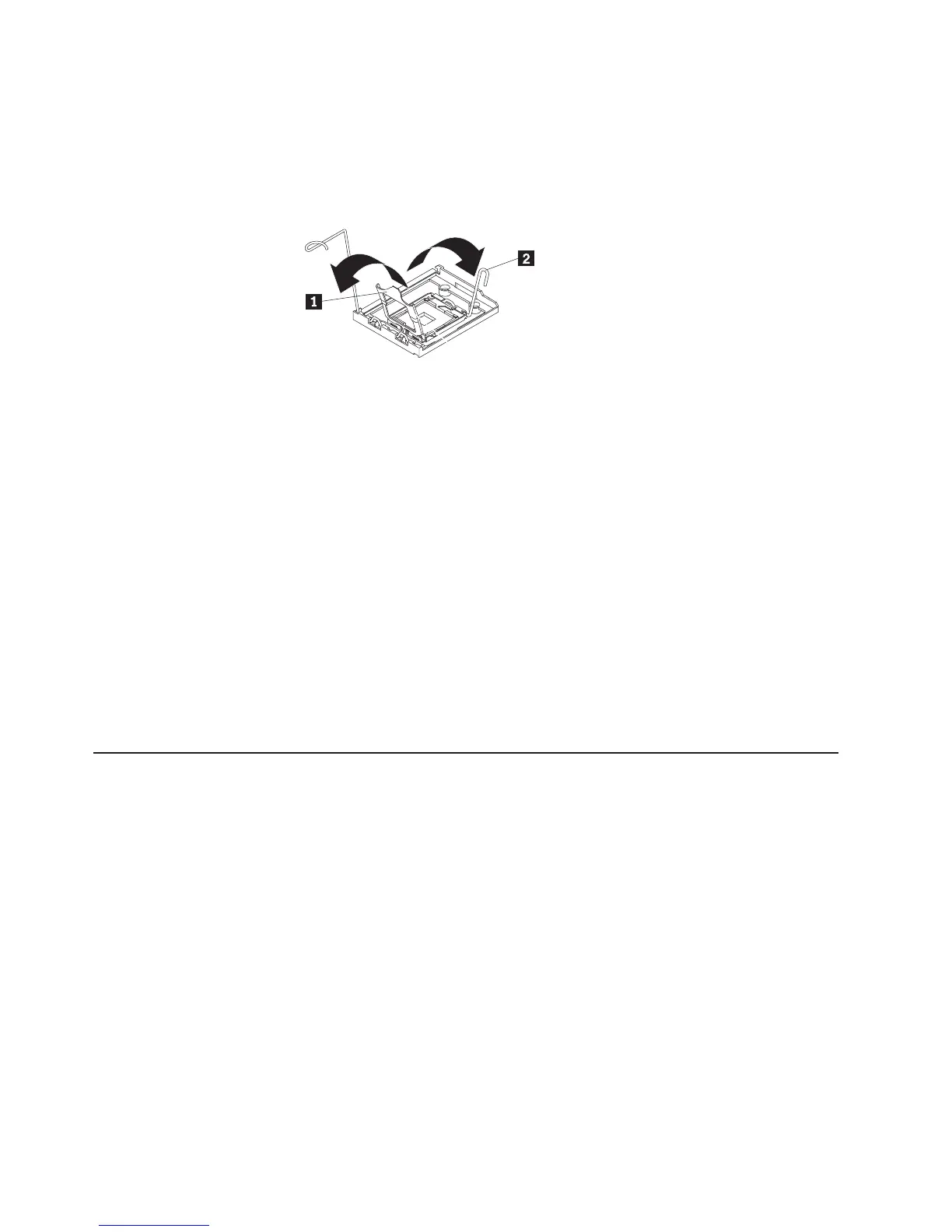

b. Rilasciare il gancio di ritenzione del microprocessore premendo verso il
basso sull’estremità, spostandolo di lato e rilasciandolo lentamente verso la
posizione di apertura.
1 Leva di rilascio del microprocessore (aperta)
2 Bordo staffa microprocessore
c. Chiudere il bordo della staffa del microprocessore; quindi, chiudere il gancio
di ritenzione del microprocessore e fissarlo in posizione di chiusura.
d. Chiudere la leva di rilascio del microprocessore in modo da assicurare il
microprocessore.
8. Aprire la leva di rilascio del dispersore di calore edinstallare un dispersore di
calore sul microprocessore con il lato del lubrificante termico verso il basso;
quindi, chiudere la leva di rilascio.
Attenzione: Non toccare il lubrificante termico posto nella parte inferiore del
dispersore di calore dopo aver rimosso la pellicola protettiva. Se si tocca il
lubrificante termico, questo verrà contaminato.
9. Reinstallare il condotto d’aria del microprocessore sulla gabbia ventola.
Se si dispone di altre periferiche da installare o rimuovere, farlo ora. In caso
contrario, consultare la sezione “Completamento dell’installazione” a pagina 39.
Installazione di un adattatore
Le seguenti note descrivono i tipi di adattatori supportati dal server ed altre
informazioni da rispettare durante l’installazione di un adattatore. Gli adattatori che il
server supporta possono variare, in base al proprio modello di server.
v Consultare la documentazione fornita con l’adattatore e seguire le relative
istruzioni oltre a quelle fornite in questa sezione. Se occorre modificare
l’impostazione del commutatore o le impostazioni del ponticello sull’adattatore,
seguire le istruzioni fornite con l’adattatore.
v Consultare la documentazione fornita con il sistema operativo.
v Il server viene fornito con i seguenti connettori o alloggiamenti per l’adattatore:
– Alloggiamento 1, PCI Express x8 (x4)
Importante: la designazione x8 (x4) per l’alloggiamento 1 identifica un
alloggiamento x8 designato per supportare adattatori x4 e x8 che possono
passare ad operare su una larghezza di banda x4. Se si installa un adattatore
x8 in un alloggiamento 1 che può passare alla larghezza di banda x4, verrà
eseguito alla larghezza di banda x4. Il connettore x8 può essere utilizzato per
adattatori x4 e x8. Consultare le informazioni fornite con il proprio adattatore
per le informazioni sulla compatibilità.
36 ThinkServer TD100 e TD100x Tipi 4203, 4204, 4205, 4206, 6398, 6399, 6419 e 6429: Guida di installazione
