Lenovo ThinkServer RS110 Guida Di Installazione

Capitolo 3. Controlli del server, LED e alimentazione
In questo capitolo vengono descritti i controlli e i LED (Light-Emitting Diodes) e
vengono riportate le informazioni su come accendere e spegnere il server.
Vista anteriore

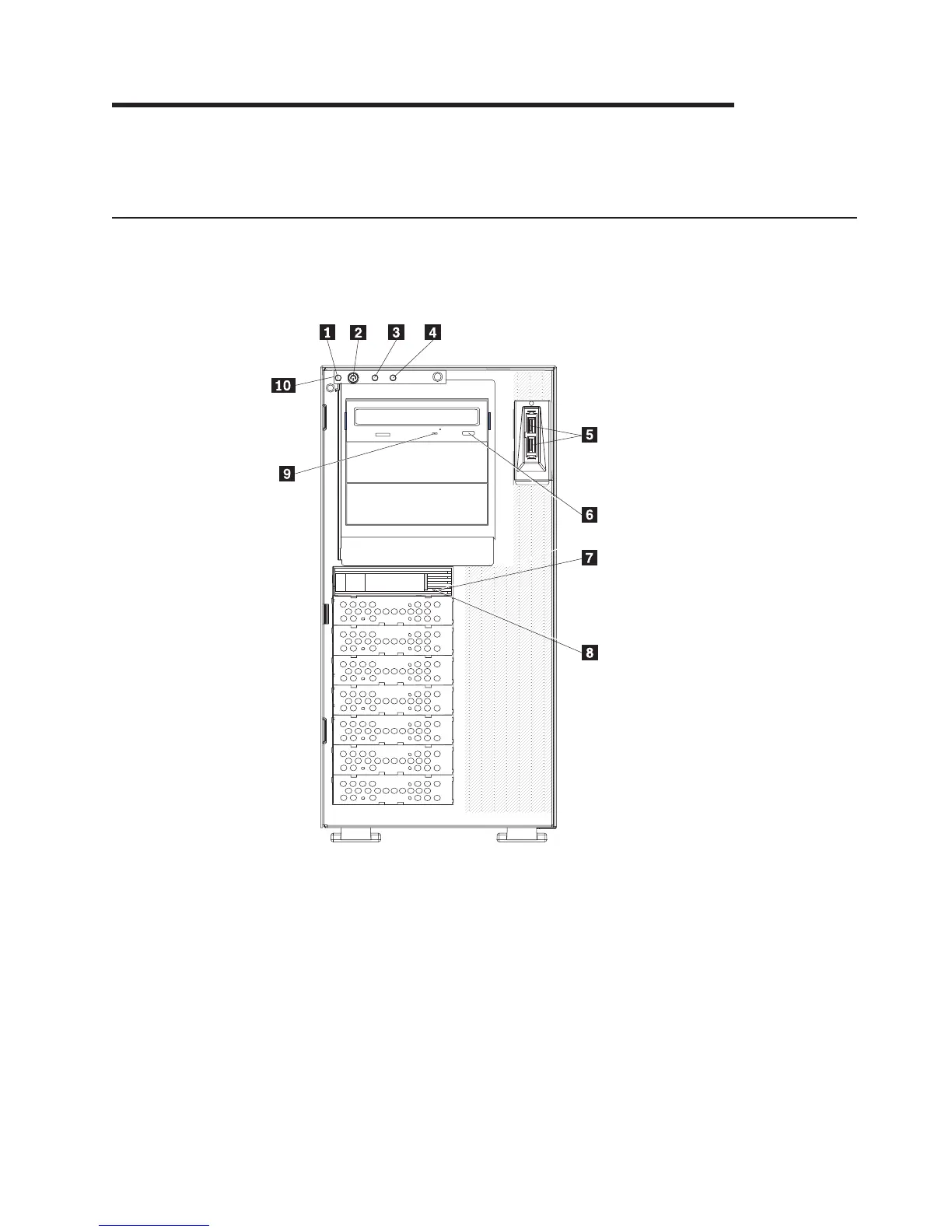

La seguente illustrazione mostra i controlli, i LED e i connettori sulla parte anteriore
dei modelli di server sostituibili a sistema acceso.
1 LED alimentazione di sistema 6 Pulsante di espulsione del CD o del
DVD
2 Tasto di accensione/spegnimento 7 LED di stato unità disco fisso
sostituibile a sistema acceso (ambra)
3 LED di attività dell’unità disco fisso 8 LED di attività unità disco fisso
sostituibile a sistema acceso (verde)
4 LED di errore del sistema 9 LED di attività unità CD o DVD
(verde)
5 connettori USB 10 Pannello informativo anteriore
© Lenovo 2008, 2009. Portions © IBM Corp. 2007. 47
