Installazione di un modulo di memoria
Le seguenti note descrivono i tipi di moduli DIMM (dual inline memory module)
supportati dal server e le altre informazioni da dover considerare durante
l’installazione di DIMM:
v Il server supporta standard industriali, 1.8 V, 240-pin, 667 MHz, PC2-5300 DDR2
(double-data-rate 2), DRAM (dynamic random-access memory) con ECC (error
correcting code) DIMM (dual inline memory modules)con buffer. Tali DIMM
devono essere compatibili con l’ultima specifica DIMM con buffer della DRAM
DDR2 667 MHz. Per un elenco di opzioni per il server, fare riferimento a
http://www.lenovo.com/thinkserver.
v (modelli TD100) Le opzioni DIMM supportate per il server sono da 512 MB, 1
GB e 2 GB in tecnologia x4 o x8, single-rank o double-rank. Il server supporta
un minimo di un 1 GB ed un massimo di 32 GB (ridotto a 16 GB in modalità
speculare) di memoria di sistema.
v (modelli TD100x) Le opzioni DIMM supportate per il server sono da 1 GB, 2 GB
e 4 GB in tecnologia x4 o x8, single-rank o double-rank. Il server supporta un
minimo di un 1 GB ed un massimo di 48 GB (ridotto a 24 GB in modalità
speculare) di memoria di sistema.
v La scheda di sistema fornisce otto o 12 connettori funzionali DIMM (in base al
modello) e supporta l’interleaving bidirezionale della memoria quando i DIMM
sono installate in coppia.
Nota: i connettori DIMM 3, 6,9e12nonsono funzionali per i modelli TD100.
Non installare DIMM in questi quattro connettori e non rimuovere i
deflettori termici della DIMM installati in questi connettori a meno che non
sia necessario sostituire la scheda di sistema.
v Quando si installano più coppie, installare sempre le DIMM con la capacità
maggiore nei primi alloggiamenti. Ad esempio, se si possiede una coppia di
DIMM da 1 GB ed una coppia di DIMM da 4 GB, installare le DIMM da 4 GB
negli alloggiamenti1e4.
v Il controller di memoria presenta quattro canali DIMM con buffer organizzati in
due rami. Ogni ramo ha due canali ed ogni canale controlla due DIMM. Le DIMM
che si trovano vicine (ad esempio, connettore DIMM 1 e connettore DIMM 4) nei
canali di un ramo devono essere identiche in dimensioni, tipo, velocità e
tecnologia. Tuttavia, le DIMM nel connettore immediatamente sopra o sotto nei
canali di un ramo non è necessario che siano identiche (ad esempio, le DIMM
nel connettore 1 e nel connettore DIMM 2 non devono essere necessariamente

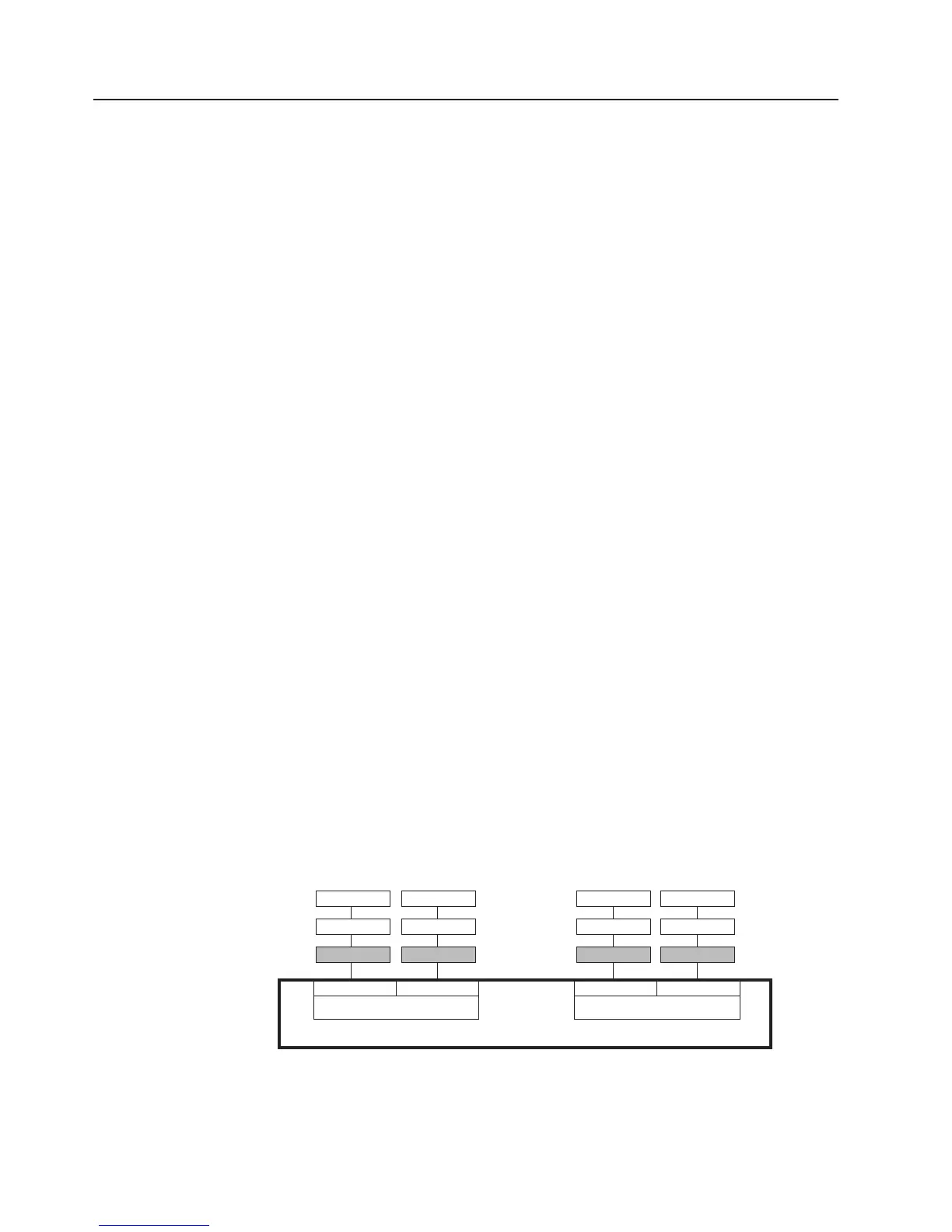

identiche). La seguente illustrazione mostra come il controller di memoria sia
organizzato in rami e canali con una coppia di DIMM installate in ogni ramo.
DIMM 2
DIMM 3
DIMM 1
DIMM 5
DIMM 6
DIMM 4
DIMM 8
DIMM 9
DIMM 7
DIMM 11
DIMM 12
DIMM 10
Memory Controller
Branch 0
Branch 1
Channel 0 Channel 1 Channel 2 Channel 3
v Il server può funzionare in due modi principali: speculare e non speculare
(normale). Il server può funzionare anche in modalità a canale singolo quando è
installata una DIMM.
18 ThinkServer TD100 e TD100x Tipi 4203, 4204, 4205, 4206, 6398, 6399, 6419 e 6429: Guida di installazione
