Collegare i cavi
Attenzione: Per evitare danni all’attrezzatura, connettere i cavi di alimentazione
alla fine.
Se i cavi del server e il pannello connettori hanno dei collegamenti codificati per
colore, accoppiare il colore dell’estremità di ciascun cavo con il colore del
connettore. Ad esempio, accoppiare l’estremità di un cavo blu al connettore blu del
pannello, l’estremità di un cavo rosso ad un connettore rosso, e così via.

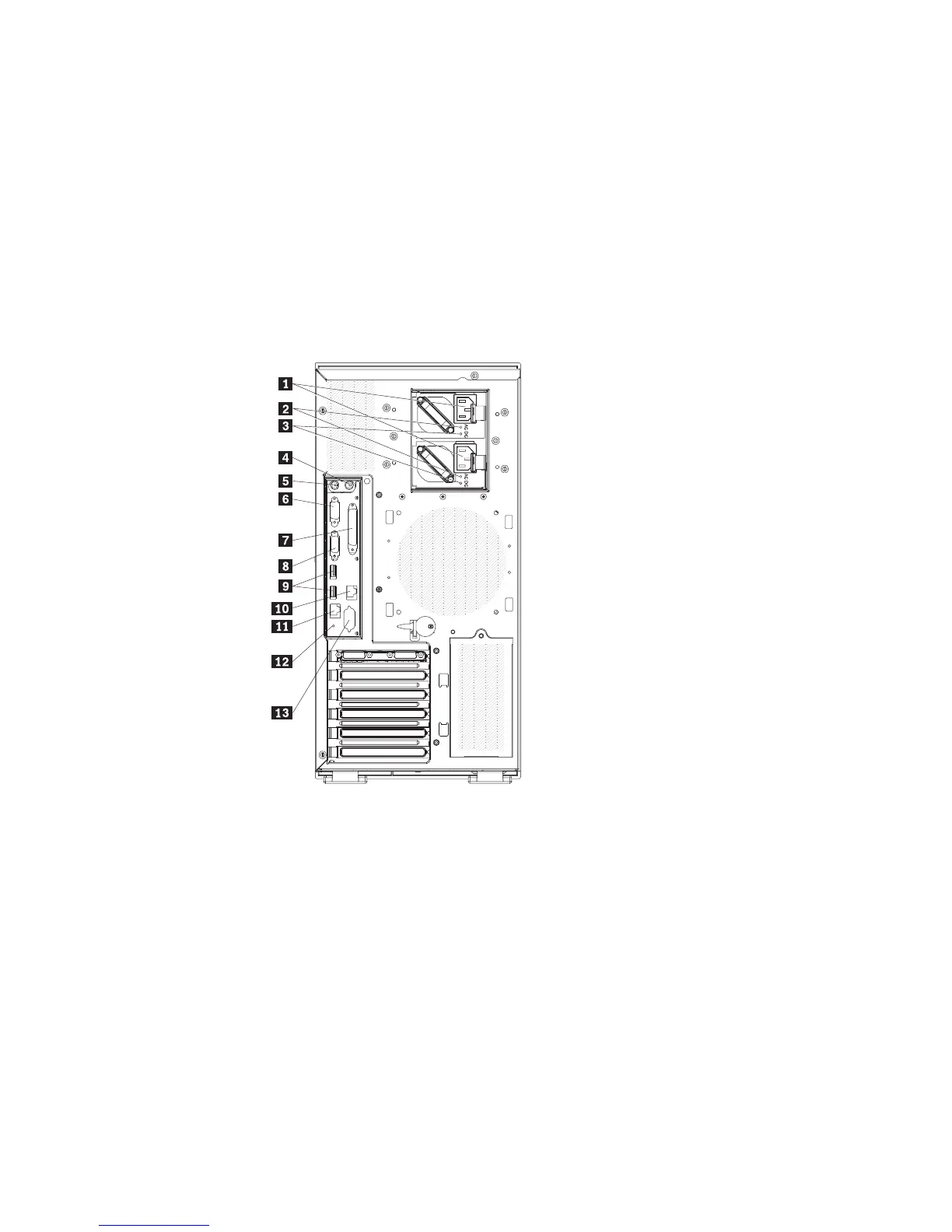

La seguente illustrazione mostra i connettori I/O (input/output) sul retro dei modelli
di alimentazione sostituibili a sistema acceso con alimentazione ridondante
opzionale.
1 Cavi di alimentazione 8 Video
2 LED alimentazione CA 9 USB3e4
3 LED alimentazione CC 10 (RJ45) Ethernet 10/100/1000
4 Mouse 11 (RJ45) Ethernet 10/100 (per Remote
Supervisor Adapter II SlimLine)
5 Tastiera 12 Pulsante NMI
6 Seriale 1 (COM 1) 13 Seriale 2 (COM 2)
7 Parallelo
Capitolo 2. Installazione delle opzioni 43
