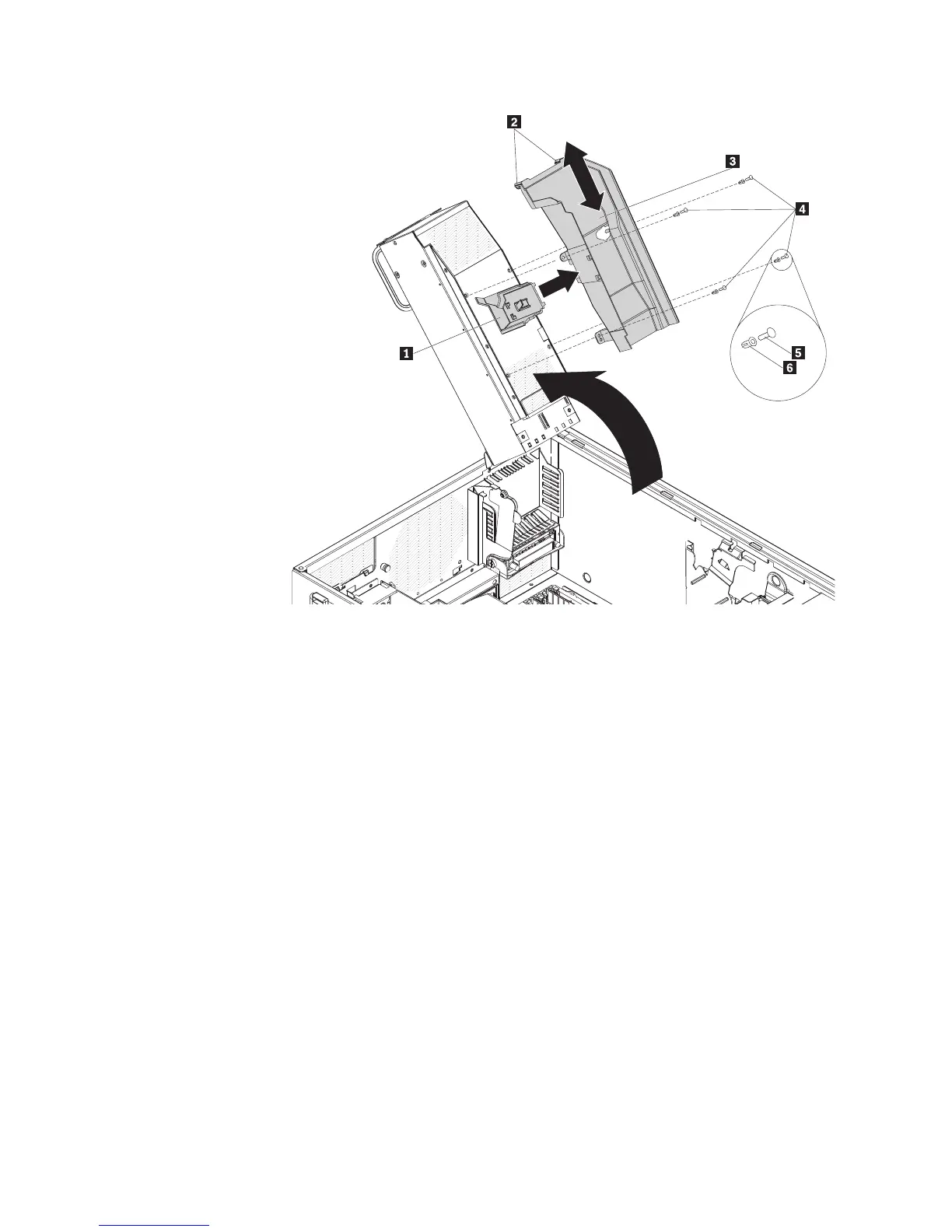

a. Rimuovere i piedini di inserimento in plastica che fissano il condotto d’aria
DIMM alla gabbia alimentatore.
1) Afferrare la punta dei piedini di spinta in plastica e spingerli fuori dai
rivetti (primo piano dei piedini 5 e dei rivetti 6).
2) Afferrare i rivetti e tirarli fuori dai fori di montaggio e metterli da parte.
Nota: Se il condotto d’aria DIMM nel server server è fissato con delle
viti, rimuoverle.
b. Spingere il condotto d’arie verso il retro della gabbia alimentatore. Quando
i piedini di localizzazione 4 sono separati dalla gabbia alimentatore, è
possibile rimuovere il condotto dal server.
c. Posizionare il condotto di transizione 1 in modo che le due linguette si
trovino direttamente sopra gli alloggiamenti sul lato del condotto d’aria
DIMM 3.
d. Far scorrere il condotto di transizione negli alloggiamenti fino a quando non
viene inserito con uno scatto.
9. Reinstallare il condotto d’aria DIMM sulla gabbia alimentatore.
10. Sollevare leggermente la gabbia alimentatore e tenere premuta la linguetta di
rilascio sul retro della staffa di supporto dell’alimentatore; quindi, abbassare la
struttura alimentatore in posizione.
26 ThinkServer TD100 e TD100x Tipi 4203, 4204, 4205, 4206, 6398, 6399, 6419 e 6429: Guida di installazione
