8. Prendere delicatamente l’adattatore 1 per il bordo o gli angoli superiori e
allinearlo alle guide dell’alloggiamento di espansione; quindi, spingere
l’adattatore con decisione nell’alloggiamento di espansione. Trasferire
l’adattatore direttamente dall’involucro antistatico allo slot di espansione.
Nota: Se degli adattatori nel server sono di grandi dimensioni o hanno dei
cavi pesanti collegati, è possibile rimuovere la staffa di ritenzione
posteriore dell’adattatore 1 e fissare tutti gli adattatori con le viti
dell’alloggiamento di espansione (le viti dell’alloggiamento di espansioni
si trovano sul lato della gabbia dell’unità ottica.

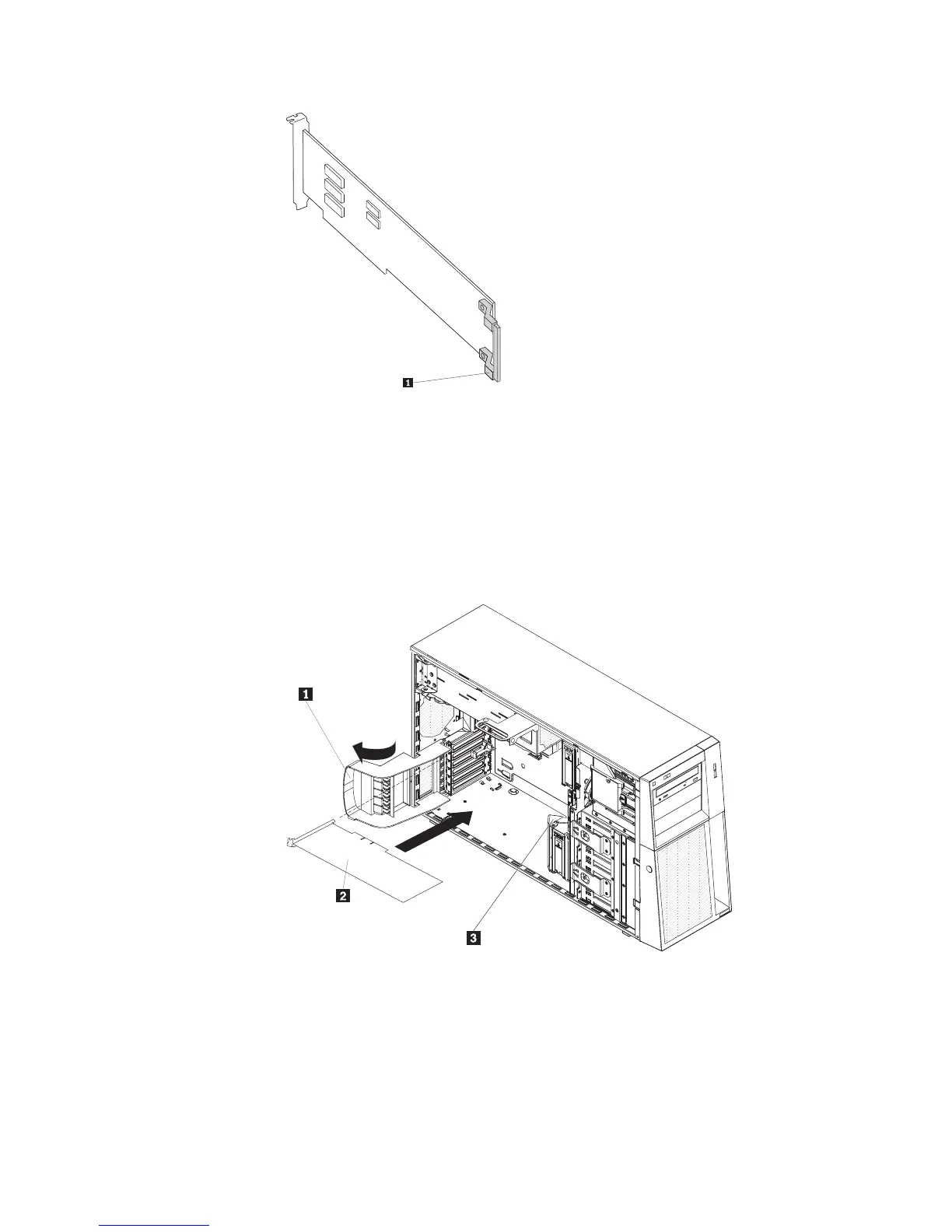

1 Staffa di blocco adattatore posteriore
2 Adattatore
3 Staffa di blocco adattatore anteriore
9. Connettere i cavi richiesti all’adattatore. Sistemare i cavi in maniera tale che
non blocchino il flusso d’aria dalle ventole.
10. Ruotare le staffe di contenimento dell’adattatore anteriore e posteriore nella
posizione di blocco e rimuoverle dal server.
