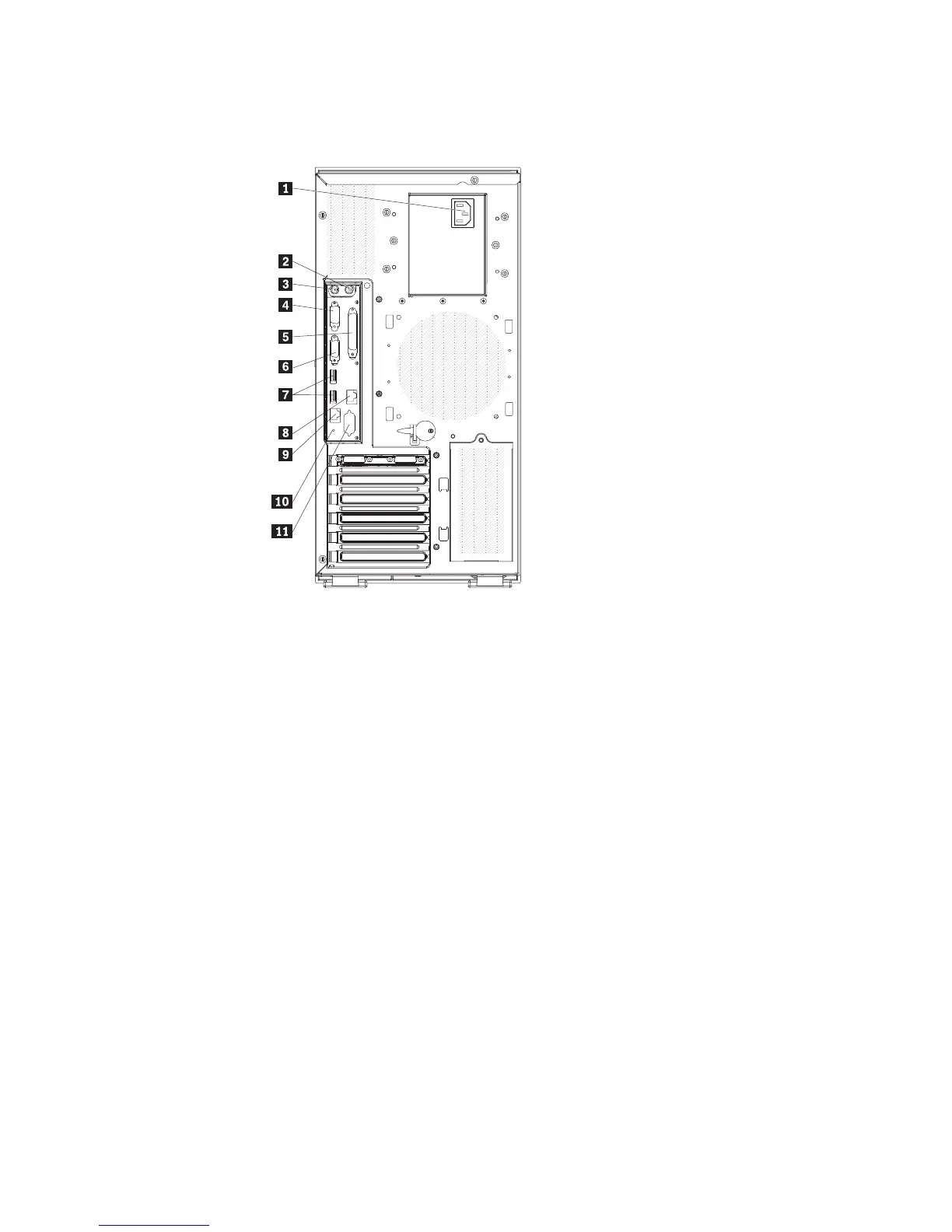

La seguente illustrazione mostra i connettori sul retro dei modelli di server non
sostituibili a sistema acceso.
1 Connettori cavo di alimentazione 7 Connettori USB3e4
2 Connettore mouse 8 Connettore (RJ45) Ethernet
10/100/1000
3 Connettore tastiera 9 Connettore (RJ45) Ethernet 10/100
(per Remote Supervisor Adapter II
SlimLine)
4 Connettore seriale 1 (COM 1) 10 Pulsante NMI
5 Connettore parallelo 11 Connettore seriale 2 (COM 2)
6 Connettore video
Connettore del cavo di alimentazione
Connettere il cavo di alimentazione a questo connettore.
LED alimentatore CA
Questo LED di colore verde fornisce informazioni sullo stato
dell’alimentatore. Durante il normale funzionamento, entrambi i LED di
alimentazione CA e CC sono accesi. Per qualsiasi altra combinazione di
LED, fare riferimento a Manuale di manutenzione hardware sul DVD di
documentazione ThinkServer .
LED alimentatore CC
Questo LED di colore verde fornisce informazioni sullo stato
dell’alimentatore. Durante il normale funzionamento, entrambi i LED di
alimentazione CA e CC sono accesi. Per qualsiasi altra combinazione di
LED, fare riferimento a Manuale di manutenzione hardware sul DVD di
documentazione ThinkServer .
Connettore mouse
Collegare un mouse a questo connettore.
Capitolo 3. Controlli del server, LED e alimentazione 51
