Lenz Digital Plus LW150 - 7 Anschluss an das Xpressnet; 8 Anschluss der Stromversorgung

13
D

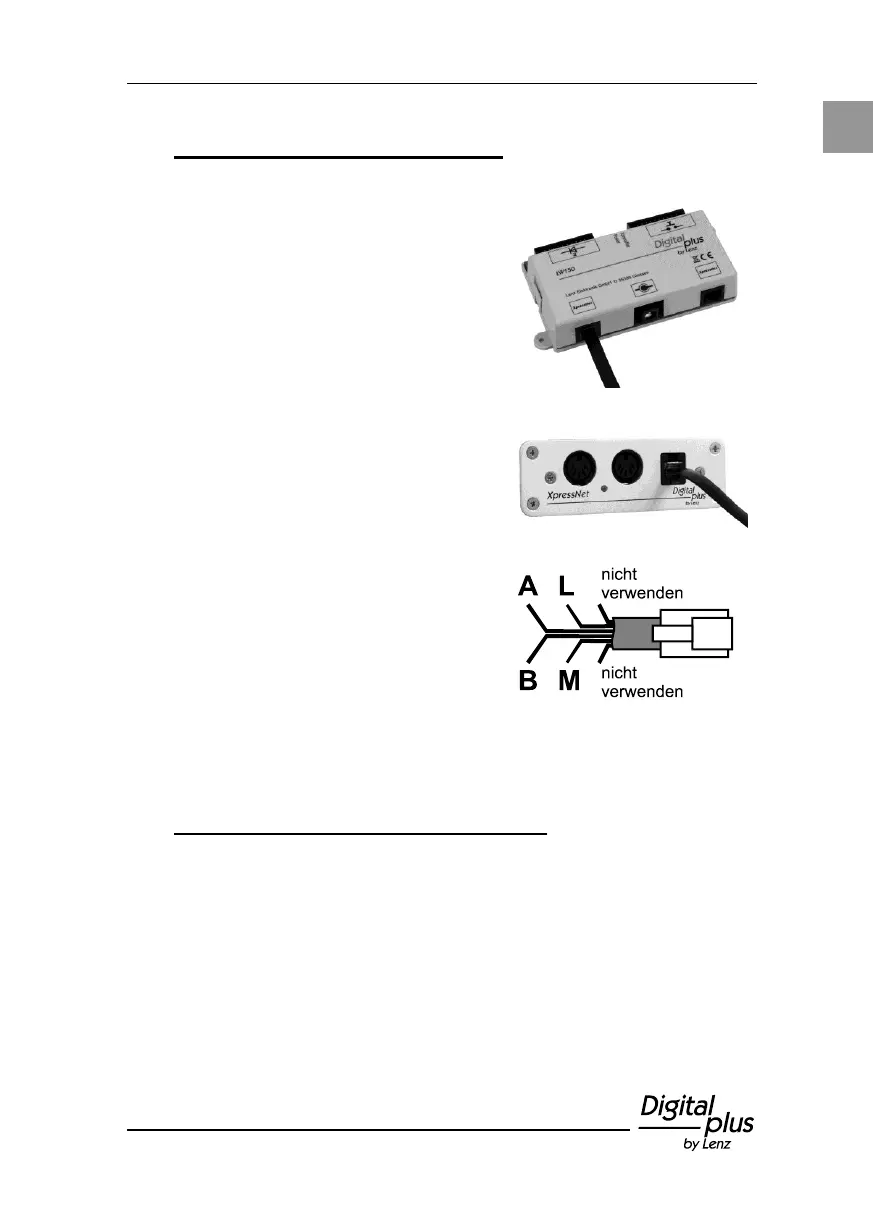

7 Anschluss an das XpressNet
Zum Anschluss an das XpressNet
verwenden Sie das beiliegende Kabel.
Die eine Seite stecken Sie in eine der
beiden Buchsen "XpressNet" des
LW150 (an die zweite Buchse
"XpressNet" können Sie weitere LW150
anschließen).
Die andere Seite des Anschlusskabels
verbinden Sie mit einer Anschlussplatte
LA152.
Wollen Sie das LW150 mit den
Schraubklemmen LMAB einer LZ100
oder LZV100 verbinden, schneiden Sie
das Kabel an geeigneter Stelle durch
und verbinden die Adern mit den
entsprechenden Klemmen der LZ100
bzw. LZV100. Die Pinbelegung sehen
Sie in der Abbildung rechts.
8 Anschluss der Stromversorgung
Der Anschluss der Stromversorgung ist optional und wird nur unter
bestimmten Umständen bei der Verwendung der Stellungsanzeige
benötigt. Hinweise dazu finden Sie im Abschnitt "Optionale
Stromversorgung" (S. 22).
