15
Tipp!

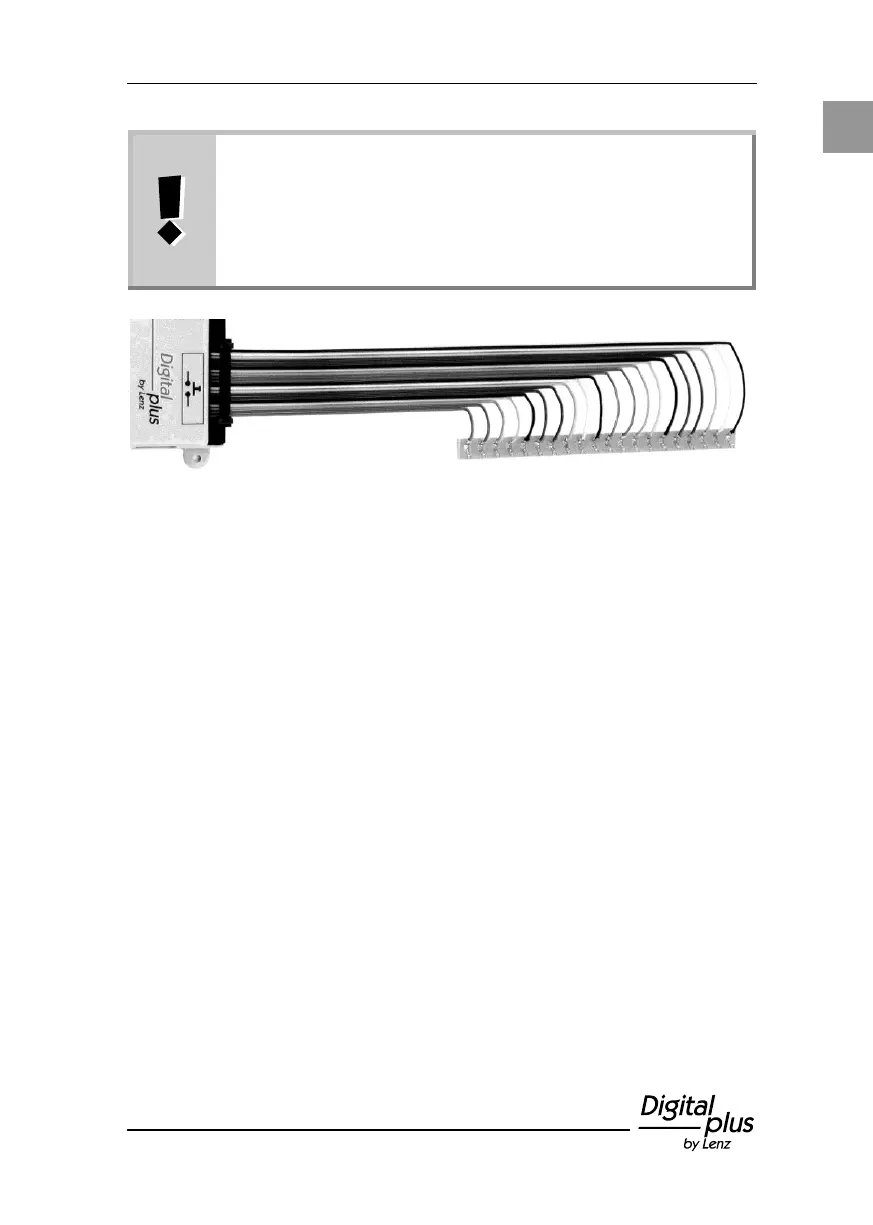

Am einfachsten erledigen Sie die Verkabelung, indem Sie
die Enden des Anschlusskabels für die Taster an einer
handelsüblichen Lötleiste anlöten. Von hier aus können
Sie dann bequem die weitere Verkabelung zu den Tastern
/ Schaltern vornehmen.
An die Adern 1 bis 16 werden die Tasterpaare / Kippschalter für die
Weichen 1 bis 16 angeschlossen.
An die Ader Nr. 17 können ein Taster für die "NOTAUS"-Funktion des
Digital plus Systems, sowie ein Taster für das Auflösen des Notaus
angeschlossen werden. Der Anschluss dieser Tasten ist optional. Für
diese Funktion dürfen keine Schalter verwendet werden!
