19
D

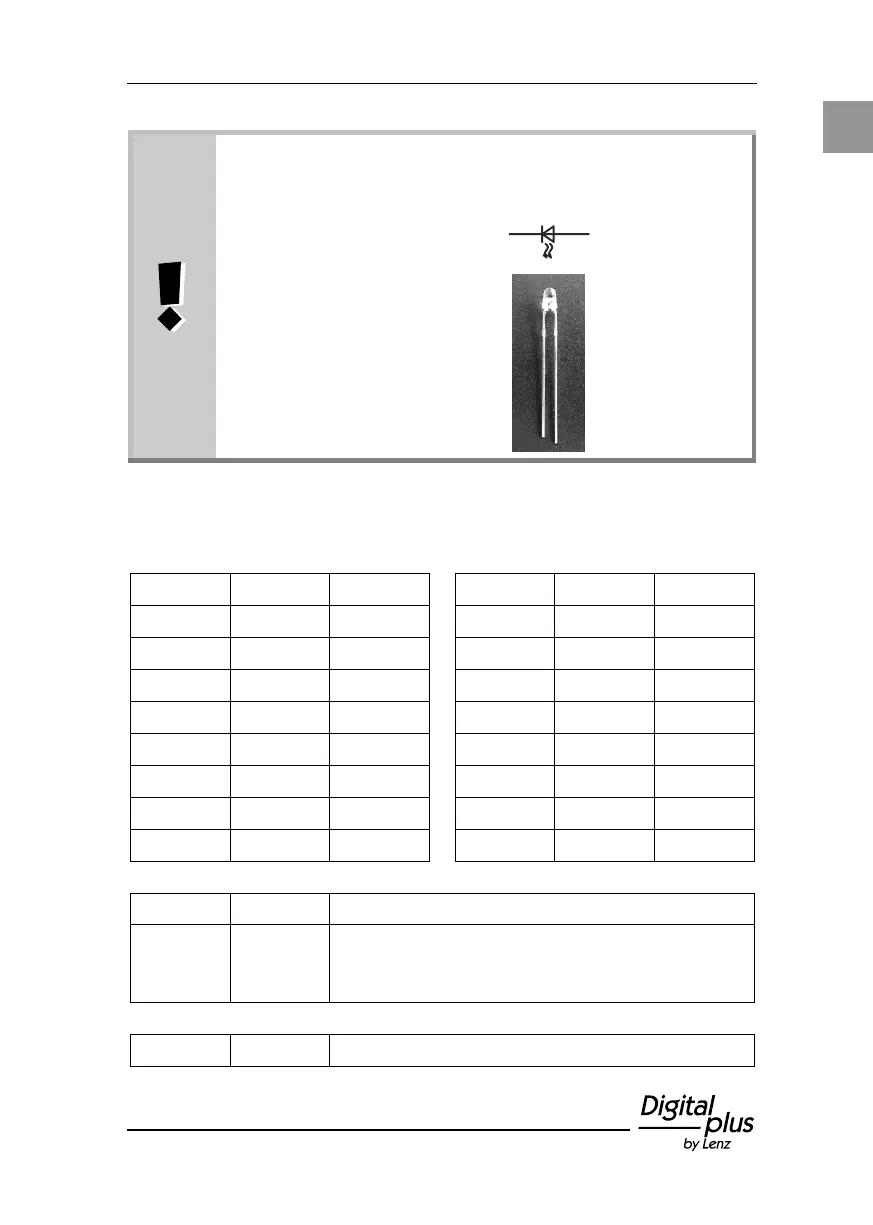

LEDs müssen "richtig herum" angeschlossen werden. Die
beiden Anschlüsse der LEDs werden mit "Kathode" und
"Anode" bezeichnet:
Symbol im
Verdrahtungsplan
Kathode
Anode
Ansicht von der
Seite
kurzer
Draht
langer Draht
Folgende Tabelle zeigt die Zuordnung der Ader zum
Kathodenanschluss der LED zur korrespondierenden Weiche:
Ader Nr.
Farbe
Weiche
Ader Nr.
Farbe
Weiche
1
schwarz
1
9
rot
9
2
weiß
2
10
braun
10
3
grau
3
11
schwarz
11
4
violett
4
12
weiß
12
5
blau
5
13
grau
13
6
grün
6
14
violett
14
7
gelb
7
15
blau
15
8
orange
8
16
grün
16
Ader Nr.
Farbe
17
gelb
An diese Ader können die Kathoden zweier
LEDs zur Anzeige des Zustandes AUS / EIN
angeschlossen werden.
18
orange
wird nicht verwendet
