Lenze 4800 - Page 283

Automation
13-13
48XX/49XXSHB0399
L1 L3
L1 L3
LINE
L2
LOAD
L2
a
b
f
e
d
c
g
12
h
j
m
k
n
1
4900Str097

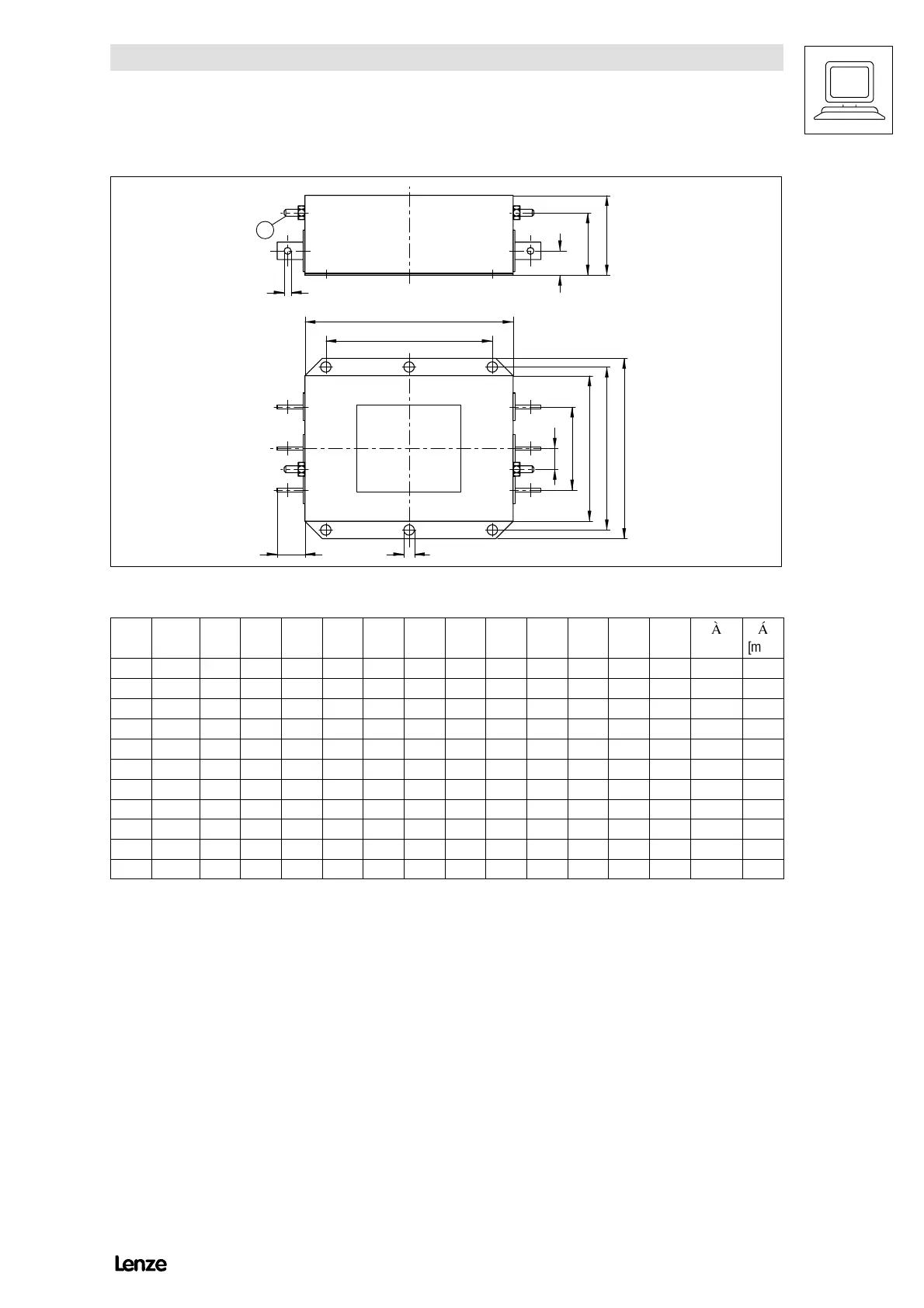

FIG 13-11 RFI filter, design B
Type
Design a b c d e f g h i k m n  É
[mm
2
]
4902 A 163 113 81 141 70 100 22.5 - - 25 5.5 0 M6 4
4903 A 216 156 91 166 80 140 22.5 - - 30 6.6 0 M6 10
4904 A 216 156 91 166 80 140 22.5 - - 30 6.6 0 M6 10
4905 A 348 171 141 261 115 155 32 - - 65 6.6 0 M10 50
4906 A 404 171 141 301 165 155 32 - - 62 6.6 6.6 M10 95
4907 B 300 190 115 140 240 165 40 80 30 90 11 30 M10x30 -
4X08 B 300 260 115 210 240 235 40 120 30 90 11 35 M10x30 -
4X09 B 350 260 115 210 290 235 40 120 30 90 11 35 M10x30 -
4X11 B 350 260 115 210 290 235 40 120 30 90 11 35 M10x30 -
4X12 B 350 300 165 250 290 275 50 160 40 140 14 60 M12x30 -
4X13 B 350 300 165 250 290 275 50 160 40 140 14 60 M12x30 -
All dimensions in mm
