Spécifications techniques

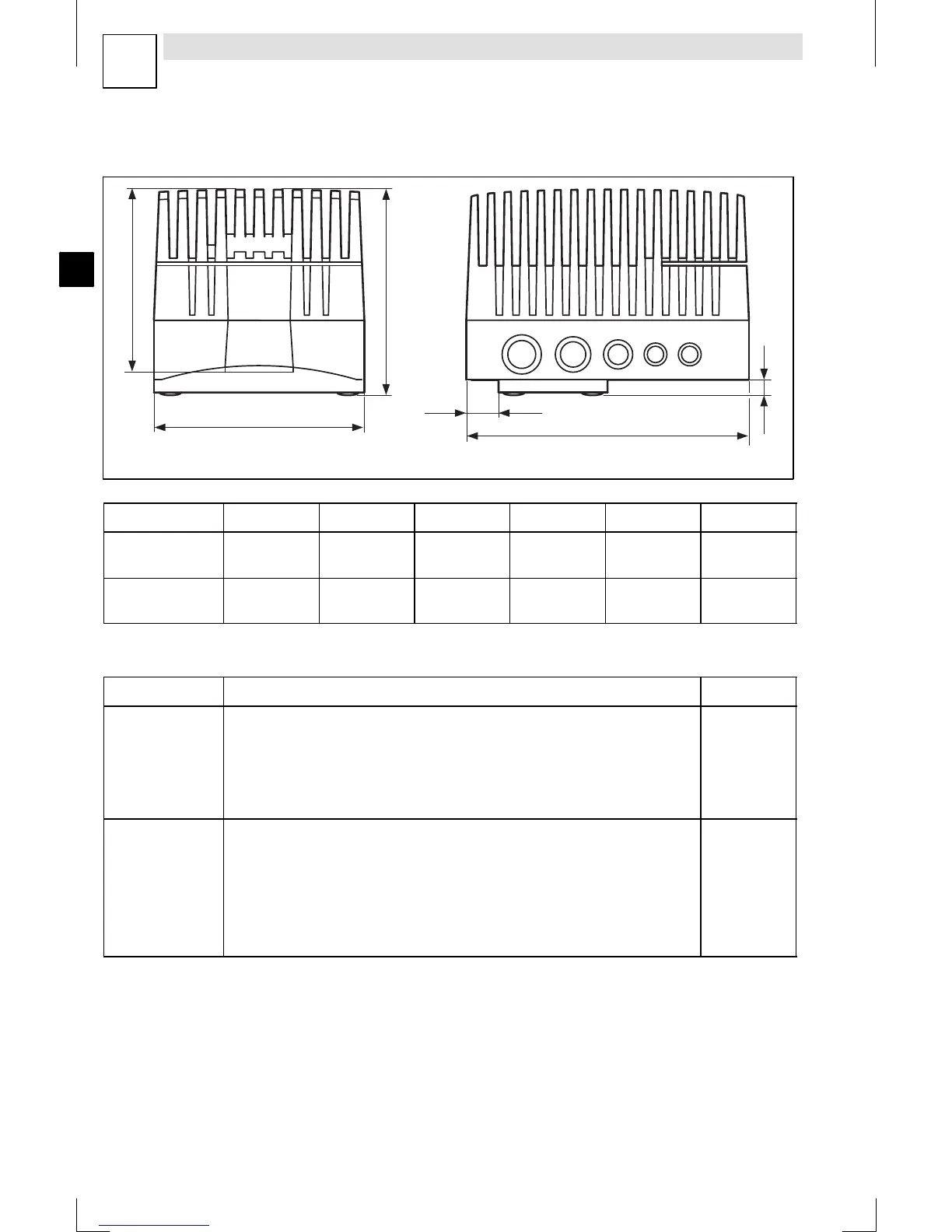

Encombrements, conception mécanique
EDK82MV222 DE/EN/FR 9.0
L
NRS
båÅçãÄêÉãÉåíë
8200mot001
b
a
d
c
e
f
Type a [mm] b [mm] c [mm] d [mm] e [mm] f [mm]
E82MV551_4B
E82MV751_4B
156 151 135 202 15 26
E82MV152_4B
E82MV222_4B
176 167 151 230 15 26
`çåÅÉéíáçå ã¨Å~åáèìÉ
Type Raccords vissés Poids
E82MV551_4B
E82MV751_4B
2xM25 (longueur filetée 10 mm, sans contre-écrou)
2,8 kg
4xM16 (longueur filetée 10 mm, sans contre-écrou)
1xM20
Pour câble moteur en cas de montage au mur/sur le bâti de
la machine (presse-étoupe CEM, longueur filetée 10 mm,
avec contre-écrou)
E82MV152_4B
E82MV222_4B
1xM20 (longueur filetée 10 mm, sans contre-écrou)
4,1 kg
2xM25 (longueur filetée 10 mm, sans contre-écrou)
4xM16
(longueur filetée 10 mm, sans contre-écrou)
1xM20
Pour câble moteur en cas de montage au mur/sur le bâti de
la machine (presse-étoupe CEM, longueur filetée 10 mm,
avec contre-écrou)
