Lenze E82MV551_4B - EMV-Gerechte Verdrahtung

Wandmontage

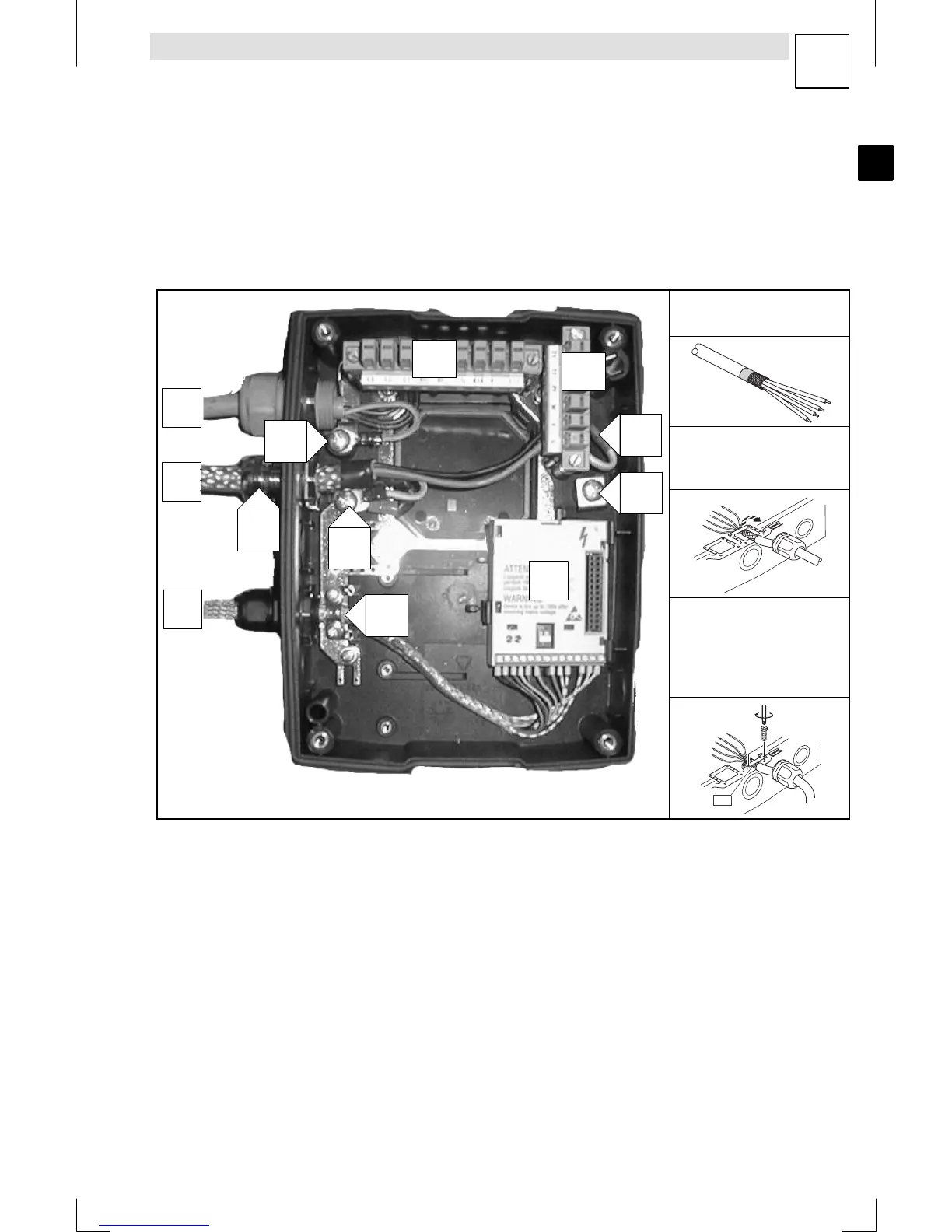

EMV-gerechte Verdrahtung
P
EDK82MV222 DE/EN/FR 9.0
OT
L
_ÉÇáåÖìåÖÉå ÑΩêëí∏êìåÖëÑêÉáÉå _ÉíêáÉÄW
z ^ì≈Éê ÇÉê kÉíòäÉáíìåÖ åìê ÖÉëÅÜáêãíÉ iÉáíìåÖÉå îÉêïÉåÇÉåK
z pÅÜáêãìåÖ ëçêÖÑ®äíáÖ ~ìÑ mb äÉÖÉåK
z píÉìÉêJ ìåÇ kÉíòäÉáíìåÖ ê®ìãäáÅÜ ÖÉíêÉååí îçå jçíçêäÉáíìåÖ îÉêäÉÖÉå>
z jçíçêJ ìåÇ kÉíòJpÅÜìíòäÉáíÉê ~å ÖÉíêÉååíÉ mbJhäÉããÉå ëÅÜê~ìÄÉåK
^
`
c
_
b
f
uN
8200mot100
g
^ÄÄK R
d
e
a
uO
Schirmauflage:
1. Leitung vorbereiten
2. Leitung durch Öse des
Schirmblechs führen
und Öse umbiegen.
3. Öse mit Schirmblech
verschrauben. Die Ab-
schirmung muß fest mit
dem Schirmblech ver-
bunden sein.
0.7 Nm
6 lb-in
PES
 Netzleitung L1, L 2, L3, PE
 PE-Anschluß Netzleitung
 Geschirmte Motorleitung (kapazitätsarme Motorleitungen verwenden)
 EMV-Kabelverschraubung für die Motorleitung
 PE-Anschluß Motorleitung
 Geschirmte Steuerleitung
 Schirmauflage Steuerleitung (Schirm mit Schirmblech fest verschrauben)
 PE-Anschluß Klemmenleiste X2
 Potentialfreie Klemme (z. B. Sternpunkt bei Sternschaltung des Motors)
 Funktionsmodul
X1 Klemmenleiste Netzanschluß
X2 Klemmenleiste Motoranschluß
PES HF-Schirmabschluß durch großflächige Anbindung an PE
