P

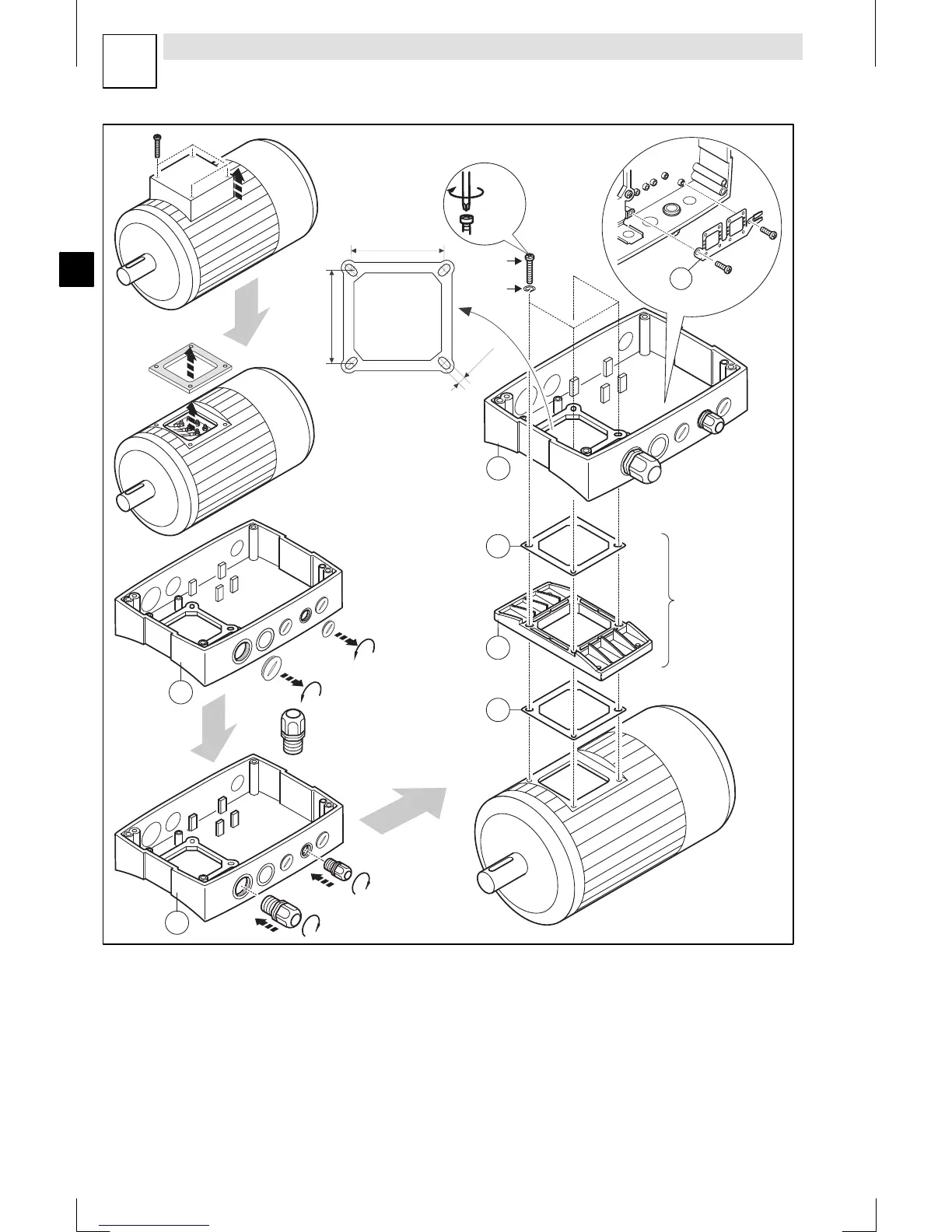

Montage sur le moteur
Préparatifs
EDK82MV222 DE/EN/FR 9.0
L
NSS
cáÖK U
5mm
68-73mm
68-73mm
1a
2a
1 × M20 (E82MV152/
E82MV222)
× M16
2 × M25
4
0
1a
1a
2a
3
1
2
3
5a
3.4 Nm
30 lb-in
8200mot007
Préparatifs sur le moteur
z Retirer le joint de la boîte à bornes et le bornier moteur.
z Eventuellement, prolonger le câble moteur.
Monter la base sur le moteur :
z La fixation utilisée doit assurer en permanence la liaison mécanique (éventuellement, utiliser des rondelles à
dents chevauchantes) (DIN 6798).
z Si une distance s’impose, utiliser (2a), (3) et vis 35 mm (DIN 7985) (sans :seulementvis20mm(DIN
7985))
La protection IP65 n’est garantie que si le joint a été positionné soigneusement.
