Motormontage
EMV-gerechte Verdrahtung
P
EDK82MV222 DE/EN/FR 9.0
PN
L
_ÉÇáåÖìåÖÉå ÑΩêëí∏êìåÖëÑêÉáÉå _ÉíêáÉÄW
z ^ì≈Éê ÇÉê kÉíòäÉáíìåÖ åìê ÖÉëÅÜáêãíÉ iÉáíìåÖÉå îÉêïÉåÇÉåK
z pÅÜáêãìåÖ ëçêÖÑ®äíáÖ ~ìÑ mb äÉÖÉåK
z jçíçêJ ìåÇ kÉíòJpÅÜìíòäÉáíÉê ~å ÖÉíêÉååíÉ mbJhäÉããÉå ëÅÜê~ìÄÉåK
^
e
_
uN
a
8200mot101
`
uO
d
c
^ÄÄK V
b

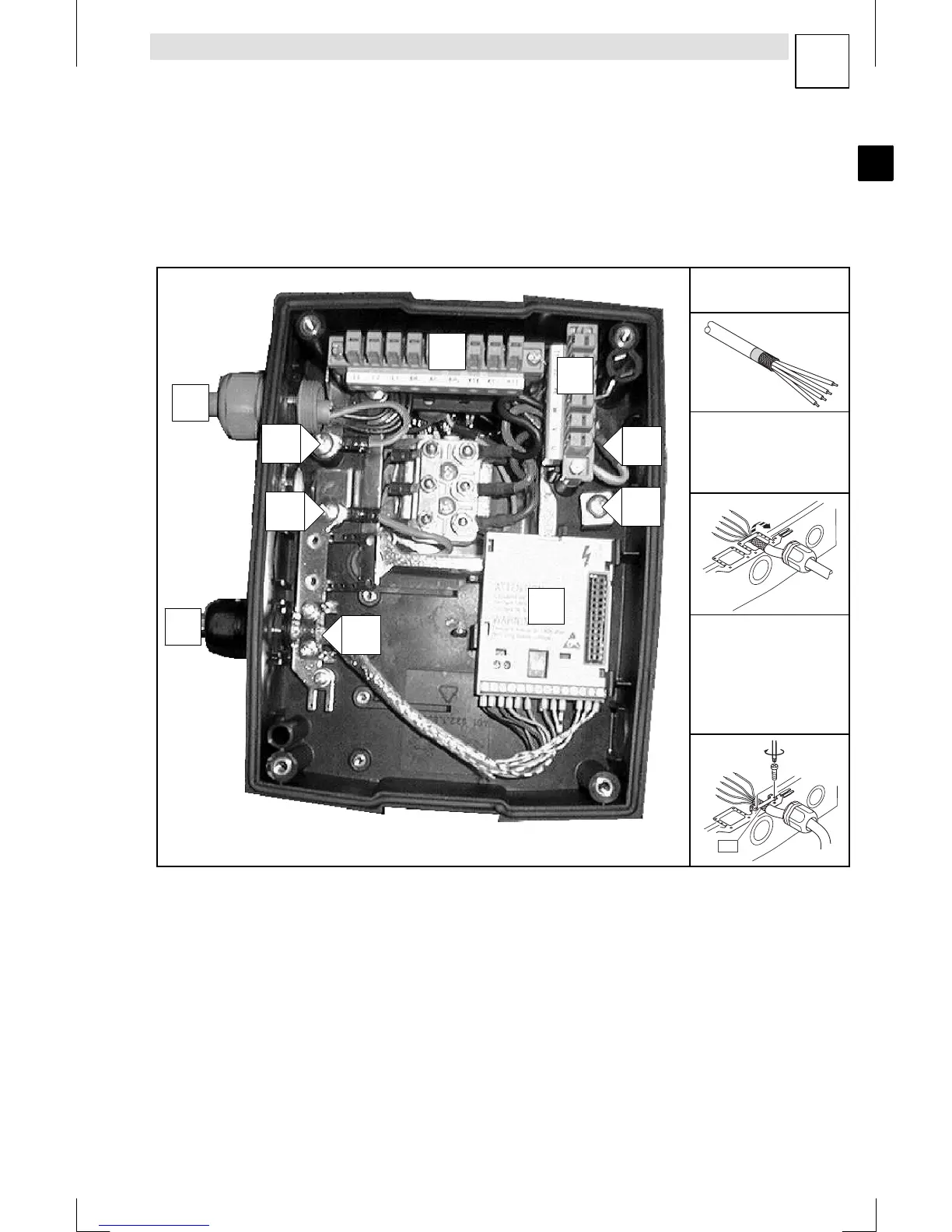

Schirmauflage:
1. Leitung vorbereiten
2. Leitung durch Öse
des Schirmblechs
führen und Öse um-
biegen.
3. Öse mit Schirm-
blech verschrauben.
Die Abschirmung
muß fest mit dem
Schirmblech ver-
bunden sein.
0.7 Nm
6 lb-in
PES
Netzleitung L1, L 2, L3, PE
PE-Anschluß Netzleitung
PE-Anschluß Motor
Geschirmte Steuerleitung
Schirmauflage Steuerleitung (Schirm mit Schirmblech fest verschrauben)
PE-Anschluß Klemmenleiste X2
Potentialfreie Klemme (z. B. Sternpunkt bei Sternschaltung des Motors)
Funktionsmodul
X1 Klemmenleiste Netzanschluß
X2 Klemmenleiste Motoranschluß
PES HF-Schirmabschluß durch großflächige Anbindung an PE
