Instalación mecánica
Montaje lateral para los tamaños II y III
3
EDK94AZMS DE/EN/FR/ES/IT 3.0
57
H1_MechINS−Fi NbMontage
Pasos para el montaje
SSP94NF006
Para el montaje lateral, proceda de la siguiente manera:

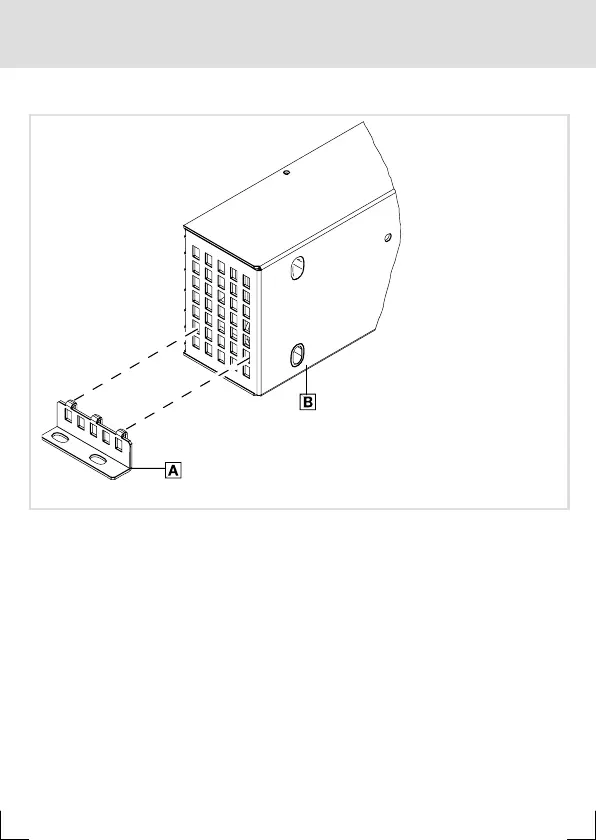

1. Cuelge el ángulo de montaje en la plantilla de agujeros del filtro .
2. Monte el filtro a la izquierda de la base de montaje.
– Filtro girado 90° respecto al montaje estándar.
– ¡Aún no atornillar!
– Los agujeros de montaje no se encuentran dentro de la típica plantilla de agujeros
del 9400.
3. Monte las demás unidades.
4. Alinee todas las unidades.
5. Atornille firmemente todas las unidades en la placa de montaje.
