4 Installazione elettrica
EDK94AZMS DE/EN/FR/ES/IT 3.0
72
H1_E_INST−Fi Verdraht
4 Installazione elettrica

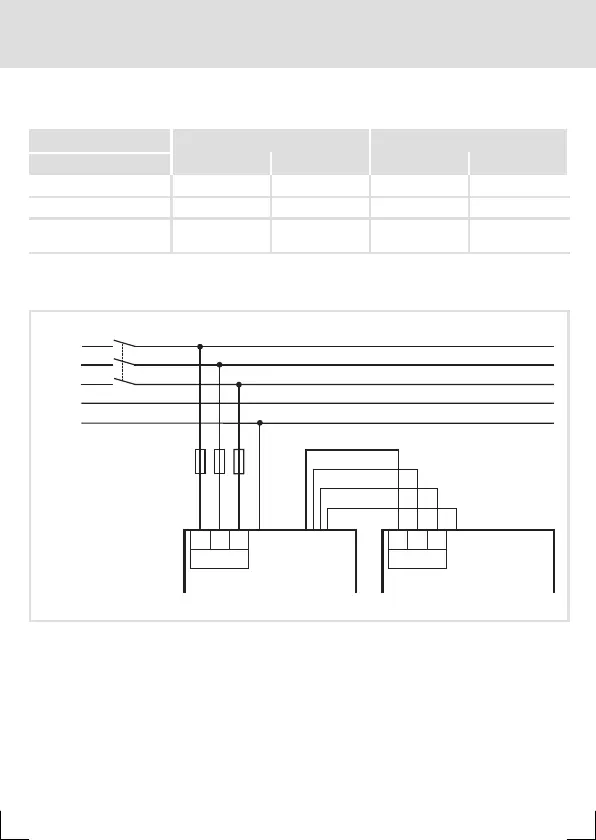

Dati della morsettiera
Morsettiera X301 Sezione cavi Coppia di serraggio
Filtro di rete [mm
2
] [AWG] [Nm] [lb−in]
E94AZMS0034 2,5 14 0,5 ... 0,6 4,42 ... 5,31
E94AZMS0094 4 12 0,5 ... 0,6 4,42 ... 5,31
E94AZMS0184
E94AZMS0314
10 8 1,2 ... 1,5 10,6 ... 13,3
Per il conduttore PE è disponibile una vite di collegamento M5.
Procedura di montaggio
L1
1 (BK)
2 (BK)
3 (BK)
PE (GN/YE)
L1L2 L2
L3 L3PE PE
L3
N
PE
L1
L2
F1...F3
X301 X100
X302
E94AZxSxxxx E94AZPxxxxx
K1
SSP94NF007
Per collegare il filtro, procedere come segue:
1. Collegare la linea di uscita del filtro (X302) alla morsettiera X100 sulla base di
montaggio.
2. Collegare la linea di rete alla morsettiera X301.
3. Collegare il conduttore PE con capocorda a forchetta o ad anello sulla vite PE.
– Il collegamento PE deve essere eseguito in conformità con la norma EN 50178.
– Coppia di serraggio 3,0 Nm (26,5 lb−in).
