Lenze E94AZMS Series - 4 Elektrische Installation

4 Elektrische Installation
EDK94AZMS DE/EN/FR/ES/IT 3.0
16

H1_E_INST−Fi Verdraht
4 Elektrische Installation

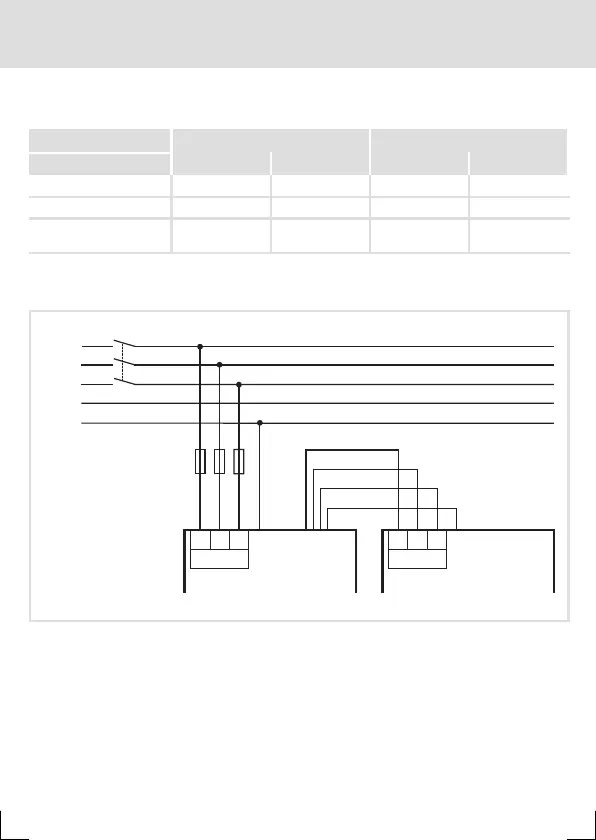

Daten der Schraubklemmen
Klemme X301 Anschlussquerschnitte Anzugsdrehmoment
Netzfilter [mm
2
] [AWG] [Nm] [lb−in]
E94AZMS0034 2,5 14 0,5 ... 0,6 4,42 ... 5,31
E94AZMS0094 4 12 0,5 ... 0,6 4,42 ... 5,31
E94AZMS0184
E94AZMS0314
10 8 1,2 ... 1,5 10,6 ... 13,3
Für den PE−Leiter ist eine M5−Anschlussschraube vorhanden.
Montageschritte
L1
1 (BK)
2 (BK)
3 (BK)
PE (GN/YE)
L1L2 L2
L3 L3PE PE
L3
N
PE
L1
L2
F1...F3
X301 X100
X302
E94AZxSxxxx E94AZPxxxxx
K1
SSP94NF007
So schließen Sie das Filter an:
1. Filter−Ausgangsleitung (X302) an Klemme X100 am Montagesockel anschließen.
2. Netzleitung an Klemme X301 anschließen.
3. PE−Leiter mit Gabel− oder Ringkabelschuh an PE−Schraube montieren.
– Der PE−Anschluss muss nach EN 50178 ausgeführt werden.
– Anzugsmoment 3,0 Nm (26,5 lb−in).
