4 Instalación eléctrica
EDK94AZMS DE/EN/FR/ES/IT 3.0
58

H1_E_INST−Fi Verdraht
4 Instalación eléctrica
Datos de los bornes roscados
Borne X301 Secciones de conexión Par de apriete
Filtro de red [mm
2
] [AWG] [Nm] [lb−in]
E94AZMS0034 2,5 14 0,5 ... 0,6 4,42 ... 5,31
E94AZMS0094 4 12 0,5 ... 0,6 4,42 ... 5,31
E94AZMS0184
E94AZMS0314
10 8 1,2 ... 1,5 10,6 ... 13,3
Para el cable de PE se dispone de un tornillo de conexión M5.

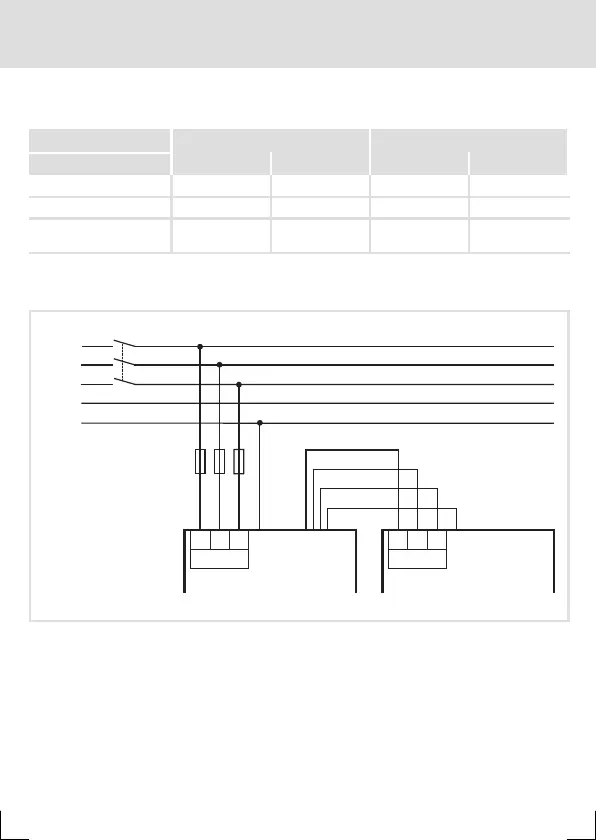

Pasos para el montaje
L1
1 (BK)
2 (BK)
3 (BK)
PE (GN/YE)
L1L2 L2
L3 L3PE PE
L3
N
PE
L1
L2
F1...F3
X301 X100
X302
E94AZxSxxxx E94AZPxxxxx
K1
SSP94NF007
Para conectar el filtro, proceda de la siguiente manera:
1. Conecte el cable de salida del filtro (X302) al borne X100 en la base de montaje.
2. Conecte el cable de red al borne X301.
3. Montar el cable de PE con un terminal de cable anular o en horquilla al tornillo PE.
– La conexión PE se ha de realizar según la norma EN 50178.
– Par de apriete 3,0 Nm (26,5 lb−in).
