Installation électrique 4
EDK94AZMS DE/EN/FR/ES/IT 3.0
45
H1_E_INST−Fi Verdraht

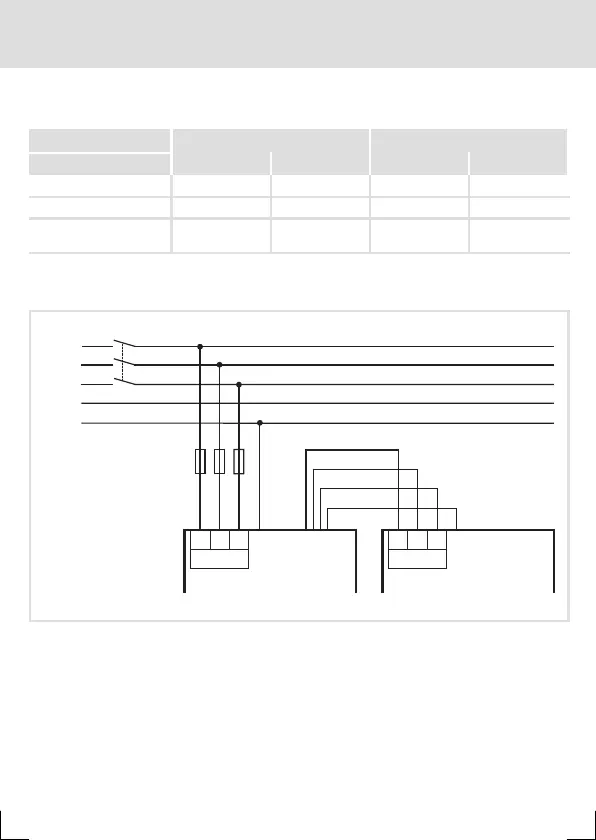

4 Installation électrique
Spécifications des borniers à vis
Bornier X301 Section de câble Couple de serrage
Filtre réseau [mm
2
] [AWG] [Nm] [lb−in]
E94AZMS0034 2,5 14 0,5 ... 0,6 4,42 ... 5,31
E94AZMS0094 4 12 0,5 ... 0,6 4,42 ... 5,31
E94AZMS0184
E94AZMS0314
10 8 1,2 ... 1,5 10,6 ... 13,3
Une vis de fixation M5 pour le conducteur PE est prévue.
Ordre des opérations de montage
L1
1 (BK)
2 (BK)
3 (BK)
PE (GN/YE)
L1L2 L2
L3 L3PE PE
L3
N
PE
L1
L2
F1...F3
X301 X100
X302
E94AZxSxxxx E94AZPxxxxx
K1
SSP94NF007
Ordre des opérations de raccordement du filtre
1. Raccorder le câble de sortie du filtre (X302) au bornier X100 sur le socle de montage.
2. Raccorder le câble réseau au bornier X301.
3. Raccorder le conducteur PE avec cosse à oeillet ou à fourche à la vis PE.
– Prévoir impérativement un raccordement PE selon EN 50178.
– Couple de serrage 3,0 Nm (26,5 lb−in).
