3 Installation mécanique
Montage latéral pour les appareils de taille II et III
EDK94AZMS DE/EN/FR/ES/IT 3.0
44
H1_MechINS−Fi NbMontage
Ordre des opérations de montage
SSP94NF006
Ordre des opérations pour le "montage latéral"

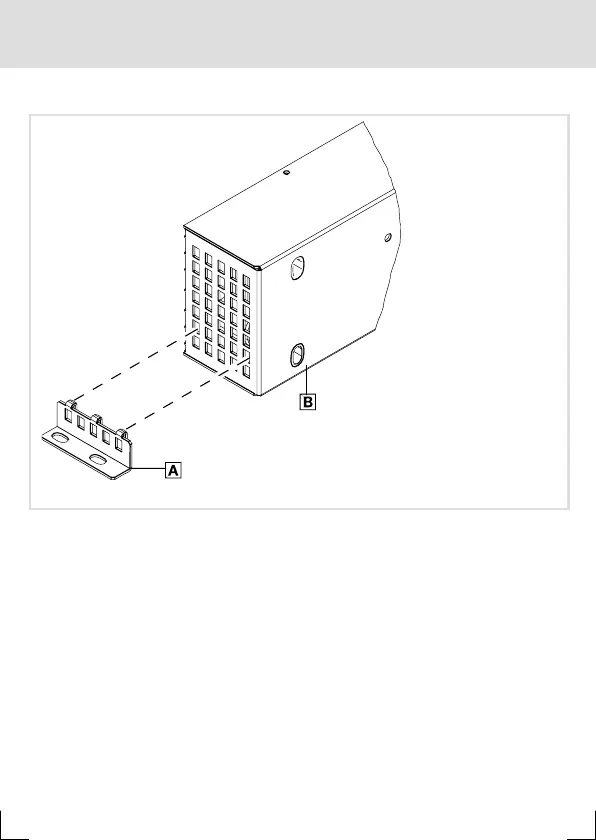

1. Enclipser l’équerre de montage dans la grille perforée du filtre .
2. Monter le filtre à gauche du socle de montage.
– Tourner le filtre de 90° par rapport au montage standard.
– Ne pas encore visser !
– Les trous de montage ne correspondent pas à la grille perforée typique du 9400.
3. Procéder au prémontage des autres ensembles.
4. Aligner les ensembles les uns à côté des autres.
5. Visser tous les ensembles sur la plaque de montage.
