Installazione meccanica
Montaggio a lato − Taglia dispositivo II e III
3
EDK94AZMS DE/EN/FR/ES/IT 3.0
71
H1_MechINS−Fi NbMontage
Procedura di montaggio
SSP94NF006
Per il montaggio a lato, procedere come segue:

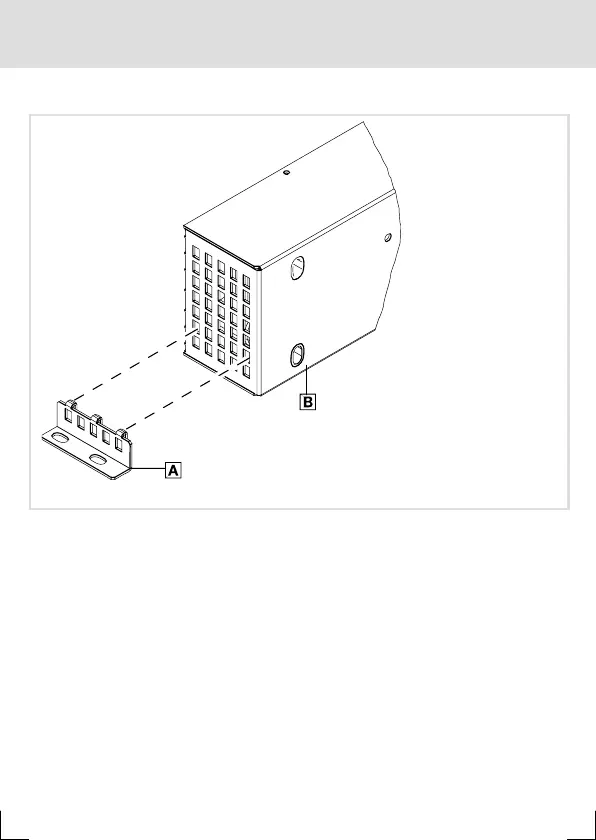

1. Attaccare la staffa di montaggio alla griglia forata del filtro .
2. Montare il filtro a sinistra, accanto alla base di montaggio.
– Il filtro è ruotato di 90° rispetto al montaggio standard.
– Non stringere completamente le viti.
– I fori di montaggio non sono presenti nella tipica griglia forata per la serie 9400.
3. Installare le altre unità.
4. Allineare le unità l’una con l’altra.
5. Avvitare bene tutte le unità alla piastra di montaggio.
