Conexión a Ethernet
EDKMF2180 DE/EN/FR/ES/IT 3.0 102

H1_E_INST-SteckerFederkraftAnschluss FKCT

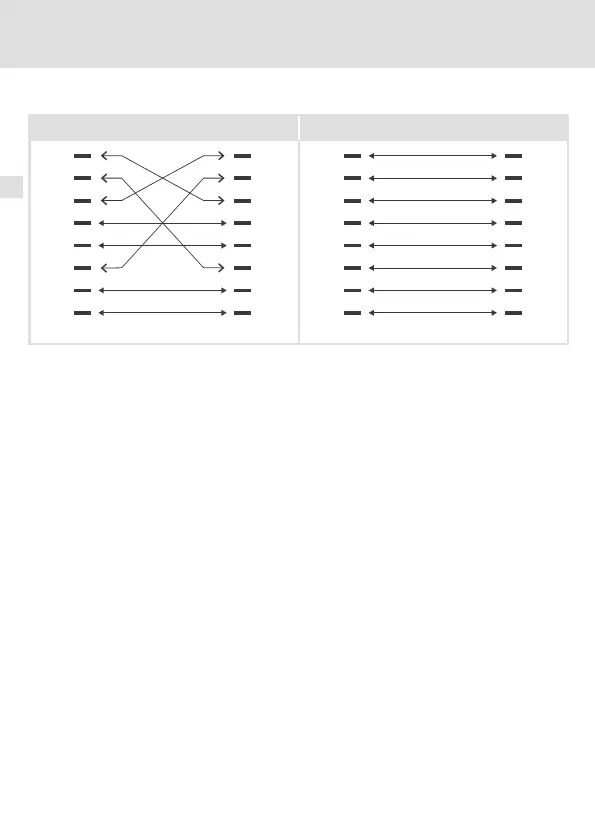

Asignación de pins
100BaseTX - CrossOver Cable 100BaseTX - Standard Patch Cable
1Tx+ Tx+1
2Tx- Tx-2
3Rx+ Rx+3
4 4
5 5
6Rx- Rx-6
7 7
8 8
1Tx+ Tx+1
2Tx- Tx-2
3Rx+ Rx+3
4 4
5 5
6Rx- Rx-6
7 7
8 8
E94YCEI002
Uso de los cables
ƒ El cable «100BaseTX - CrossOver Cable» se utiliza para el acoplamiento directo del PC
al módulo de comunicación.
ƒ El cable «100BaseTX - Standard Patch Cable» se utiliza con hubs y switches.
