Diagnose
LED-Statusanzeigen
EDKMF2180 DE/EN/FR/ES/IT 3.0
28
H1_Diagnose-st_00tu0
8 Diagnose
LED-Statusanzeigen

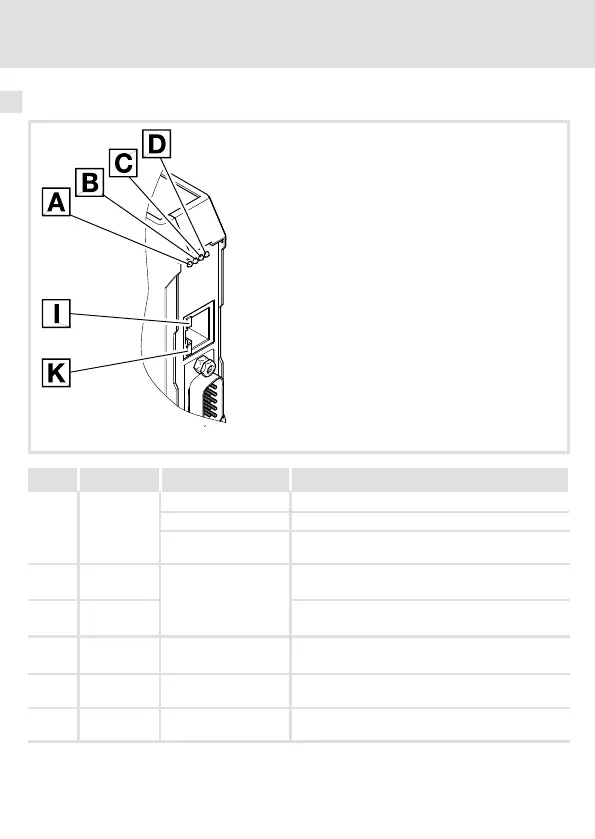

2180FEW001H
Pos. Farbe Zustand Beschreibung
(B)
gelb
aus Übertragungsrate: 10 MBit/s
an
Übertragungsrate: 100 MBit/s
blinkt Die IP-Adresse der Baugruppe ist noch nicht zuge-
ordnet; sie wird momentan ermittelt.
(E)
rot
siehe 29
ERR-LED
(R)
grün RUN-LED
(P)
grün an 2180 EthernetCAN wird mit Spannung versorgt.
grün an Die Verbindung zum Ethernet-Netzwerk besteht
(LINK).
grün an oder blinkt
Es werden Daten gesendet oder empfangen
(ACTIVITY).
