6 Installation électrique
EDKMF2180 DE/EN/FR/ES/IT 3.0
70
H1_E_INST-SteckerFederkraftAnschluss FKCT
6 Installation électrique
2180FEW008

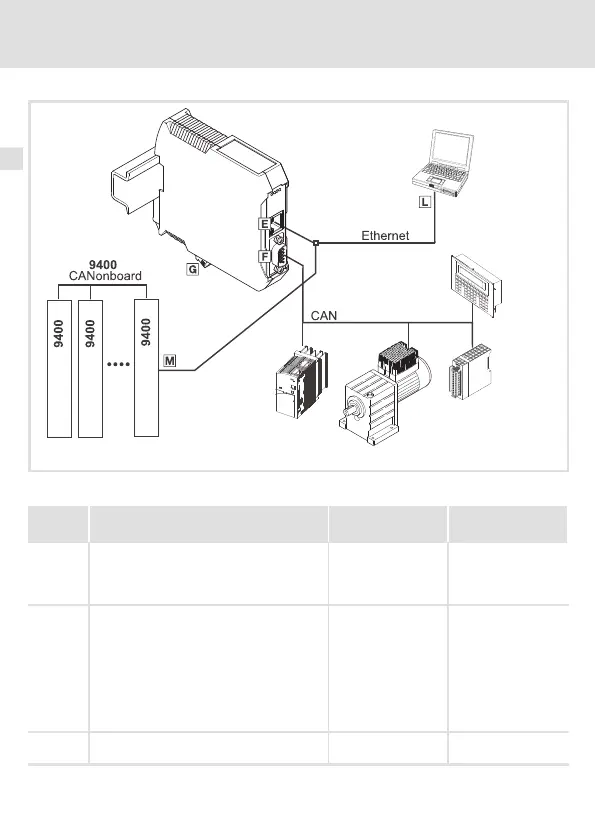

Etapes de l’installation
Etape Description Raccordement
(voir schéma)
Informations
complémentaires
1. Etablir la liaison avec le Bus Système CAN :
Insérer la prise Sub-D (”EWZ0046”, voir
Accessoires) dans le module de
communication.
73
2.
Relier les composants ci-dessous via
Ethernet :
76
Module de communication
PC
Servo Drives 9400
Autres éléments raccordés à Ethernet
3. Raccorder l’alimentation au bornier
enfichable.
78
