Installazione elettrica
Collegamento del system bus (CAN)
6
EDKMF2180 DE/EN/FR/ES/IT 3.0 125

H1_E_INST-SteckerFederkraftAnschluss FKCT

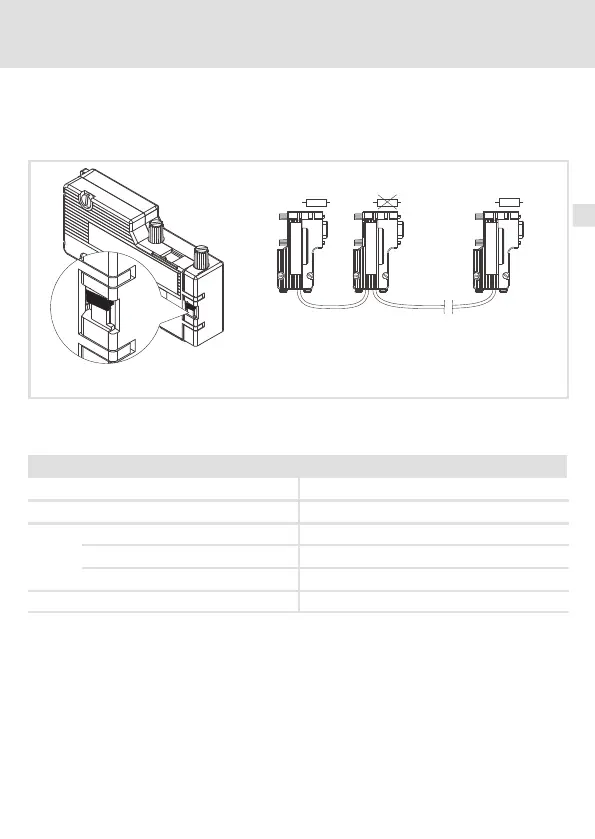

Il CAN-Bus deve essere terminato con resistenze (120 Ω ) tra CAN-LOW e CAN-HIGH. Il
connettore maschio Sub-D con resistenza terminale integrata (codice d’ordine EWZ0046,
non incluso nell’oggetto della fornitura) è conforme alla raccomandazione DS 102-1 della
CiA.
L
EWZ0046
OFF
ON
OFF
ON
ON
OFF
ð
ð ð ð
OUTIN IN IN
On
Off
On
120 120
120
L
EWZ0046
L
EWZ0046
L
EWZ0046
2181FEW004
Specifiche del cavo di trasmissione
Si raccomanda l’utilizzo di un cavo CAN secondo ISO 11898-2:
Cavo CAN secondo ISO 11898-2
Tipo di cavo Doppino schermato
Impedenza
120 Ω (95 ... 140 Ω )
Resistenza di linea/sezione
lunghezza cavo ≤ 300 m ≤ 70 m Ω /m / 0.25 … 0.34 mm
2
(AWG 22)
lunghezza cavo 301 … 1000 m
≤ 40 m Ω /m / 0.5 mm
2
(AWG 20)
Tempo di propagazione del segnale
≤ 5 ns/m
Osservare i dati relativi alla lunghezza del cavo bus (126) !
