6 Installazione elettrica
Collegamento Ethernet
EDKMF2180 DE/EN/FR/ES/IT 3.0 128

H1_E_INST-SteckerFederkraftAnschluss FKCT

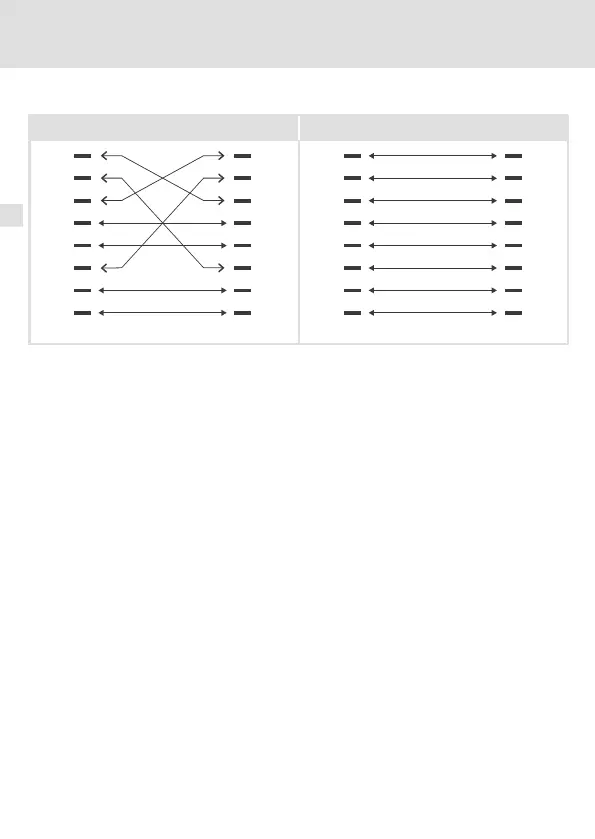

Assegnazione dei pin
100BaseTX - CrossOver Cable 100BaseTX - Standard Patch Cable
1Tx+ Tx+1
2Tx- Tx-2
3Rx+ Rx+3
4 4
5 5
6Rx- Rx-6
7 7
8 8
1Tx+ Tx+1
2Tx- Tx-2
3Rx+ Rx+3
4 4
5 5
6Rx- Rx-6
7 7
8 8
E94YCEI002
Uso dei cavi
ƒ Il cavo ”100BaseTX - CrossOver Cable” viene utilizzato per il collegamento diretto tra
PC e modulo di comunicazione.
ƒ Il cavo ”100BaseTX - Standard Patch Cable” viene utilizzato in caso di impiego di hub
e switch.
