Installation électrique
Raccordement Ethernet
6
EDKMF2180 DE/EN/FR/ES/IT 3.0 77

H1_E_INST-SteckerFederkraftAnschluss FKCT

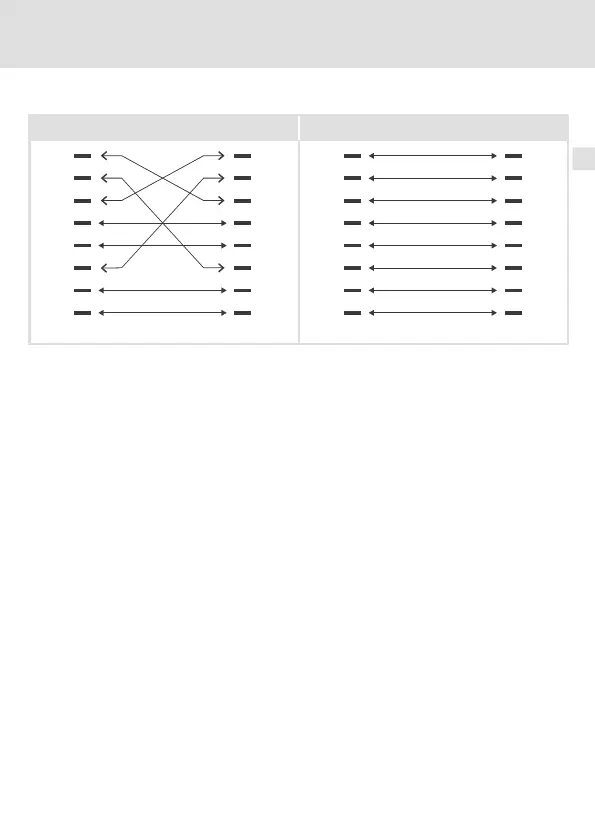

Affectation des broches
100BaseTX - CrossOver Cable 100BaseTX - Standard Patch Cable
1Tx+ Tx+1
2Tx- Tx-2
3Rx+ Rx+3
4 4
5 5
6Rx- Rx-6
7 7
8 8
1Tx+ Tx+1
2Tx- Tx-2
3Rx+ Rx+3
4 4
5 5
6Rx- Rx-6
7 7
8 8
E94YCEI002
Utilisation des câbles
ƒ Le câble ”100BaseTX - CrossOver” est utilisé en cas de couplage direct entre le PC et le
module de communication.
ƒ Le câble ”100BaseTX - Standard Patch” est utilisé en cas de recours à des hubs et à
des commutateurs (switches).
