Instalación eléctrica
Conectar Systembus (CAN)
6
EDKMF2181 DE/EN/FR/ES/IT 3.0 113

H1_E_INST-SteckerFederkraftAnschluss FKCT

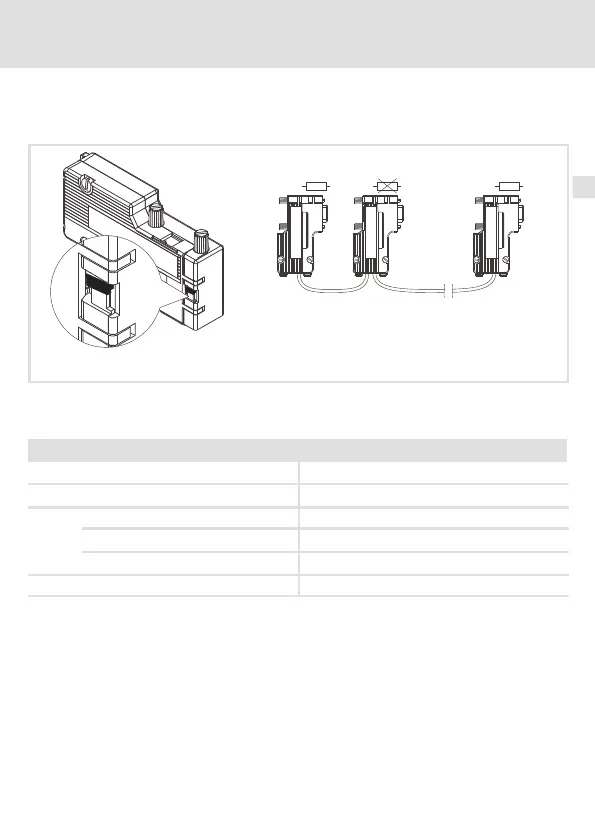

El bus CAN tiene que terminar con resistencias (120 Ω ) entre CAN-LOW y CAN-HIGH. El
conector Sub D con resistencia final integrada (ref. pedido EWZ0046, no incluido en el
suministro) cumple con las recomendaciones DS 102-1 de CiA.
L
EWZ0046
OFF
ON
OFF
ON
ON
OFF
ð
ð ð ð
OUTIN IN IN
On
Off
On
120 120
120
L
EWZ0046
L
EWZ0046
L
EWZ0046
2181FEW004
Especificaciones del cable de transmisión
Recomendamos la utilización de cables CAN según ISO 11898-2:
Cable CAN según ISO 11898-2
Tipo de cable Trenzado a pares y apantallado
Impedancia
120 Ω (95 ... 140 Ω )
Resistencia / Sección de cable
Longitud de cable ≤ 300 m ≤ 70 m Ω /m / 0,25 … 0,34 mm
2
(AWG22)
Longitud de cable 301 … 1000 m
≤ 40 m Ω /m / 0,5 mm
2
(AWG20)
Tiempo de procesamiento de señal
≤ 5 ns/m
¡Observe la información sobre la longitud del cable de bus (114) !
