Installation électrique
Raccordement d’un modem externe
6
EDKMF2181 DE/EN/FR/ES/IT 3.0 89

H1_E_INST-SteckerFederkraftAnschluss FKCT
Raccordement d’un modem externe

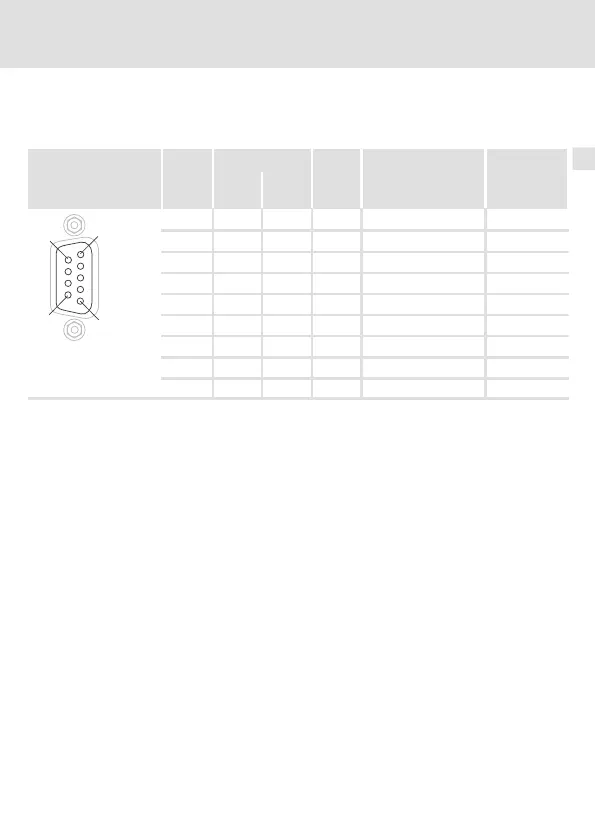

Affectation de l’interface RS232
Illustration Désignation
Broche V.24 RS232 Signal Désignation du
signal
Sens
1
6
5
9
1 109 CF DCD Data Carrier Detector Sortie
2 104 BB RD
Received Data
Sortie
3 103 BA TD
Transmitted Data
Entrée
4 108/2 CD DTR
Data Terminal Ready
Entrée
5 102 AB SG
Signal Ground
-
6 107 cc DSR
Data Set Ready
Sortie
7 105 CA RTS
Request To Send
Entrée
8 106 CB CTS
Clear To Send
Sortie
9 125 CE -
Ring Indicator
Sortie
