6 Installation électrique
Liaison téléphonique
EDKMF2181 DE/EN/FR/ES/IT 3.0 88

H1_E_INST-SteckerFederkraftAnschluss FKCT
Les prises téléphoniques enfichables sont très différentes d’un pays à l’autre. Les câbles
suivants sont compris dans l’équipement livré avec le produit. Ils répondent aux principales
normes appliquées :

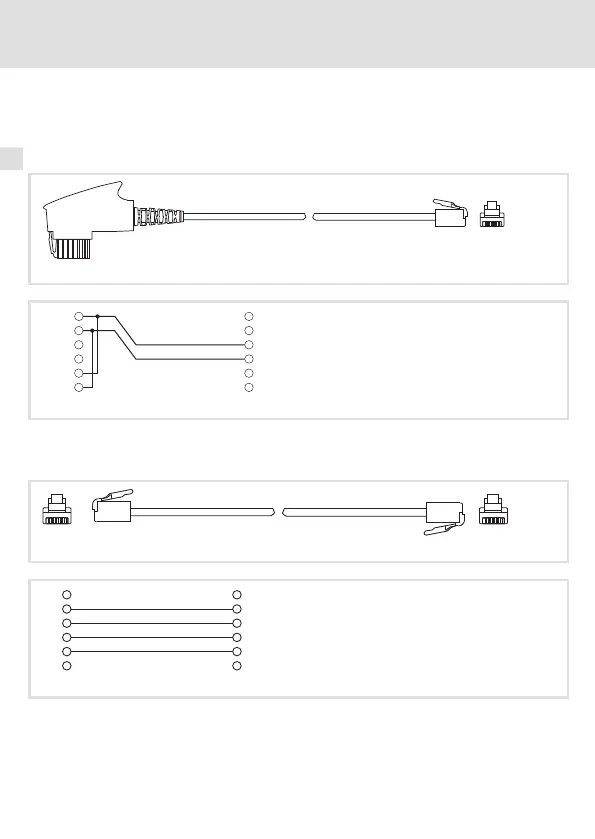

Câble de raccordement TAE
2181FEW012
1a 1
2b 2
3w 3
4e 4
5a2 5
6b2 6
2181FEW013
Fig. 1 Affectation des broches des connecteurs TAE N et RJ11 (6p/4c)
Câble de raccordement modulaire
2181FEW014
1 1
2 2
3 3
4 4
5 5
6 6
2181FEW015
Fig. 2 Affectation des broches des deux connecteurs RJ11 (6p/4c)
