6 Installazione elettrica
Collegamento per modem esterno
EDKMF2181 DE/EN/FR/ES/IT 3.0 148

H1_E_INST-SteckerFederkraftAnschluss FKCT
Collegamento per modem esterno

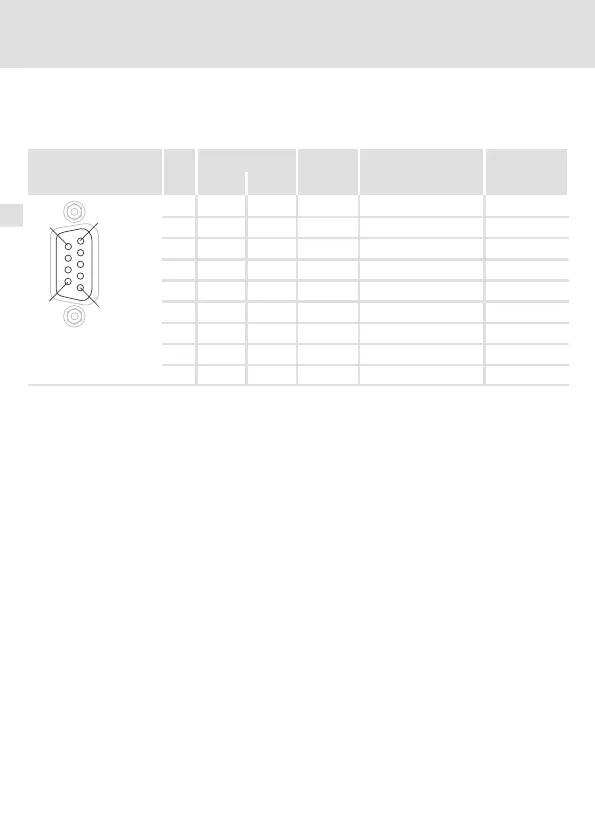

Assegnazione dei pin dell’interfaccia RS232
Rappresentazione Siglatura
Pin V.24 RS232 Segnale Nome segnale Direzione
1
6
5
9
1 109 CF DCD Data Carrier Detector Uscita
2 104 BB RD
Received Data
Uscita
3 103 BA TD
Transmitted Data
Ingresso
4 108/2 CD DTR
Data Terminal Ready
Ingresso
5 102 AB SG
Signal Ground
-
6 107 CC DSR
Data Set Ready
Uscita
7 105 CA RTS
Request To Send
Ingresso
8 106 CB CTS-
Clear To Send
Uscita
9 125 CE -
Ring Indicator
Uscita
